Cercleuse automatique à arche HIPO ULTRA – feuillard PP 5-6 mm – 1050L x 800H mm

Cercleuse automatique HIPO ULTRA avec arche 1050 × 800 mm

HIPO ULTRA est une cercleuse entièrement automatique pour cartons, boîtes, journaux, magazines et colis similaires. Placez un colis sur la table et la machine fait passer le feuillard PP autour, le serre, le soude en dessous par soudure à chaud et le coupe – jusqu’à 75 fois par minute. L’arceau de cette machine mesure 1050 mm de large et 800 mm de haut à l’intérieur, fabriqué sur notre demande, ce qui permet de cercler des colis beaucoup plus grands que l’arceau standard du fabricant de 650 × 500 mm.

Elle utilise du feuillard en polypropylène de 5 mm ou 6 mm de large et de 0,5 à 0,8 mm d’épaisseur ; la largeur est définie lors de la commande. La force de tension est réglable de 0 à 45 kg, la table de travail peut être réglée entre 850 et 950 mm, et des colis jusqu’à 80 kg peuvent y être cerclés.

Un automate programmable (PLC) avec écran tactile rotatif contrôle la machine, un moteur sans balais DC l’entraîne, et un avertissement de défaut indique la raison de l’arrêt. Cercler un colis à la fois avec le bouton ou la pédale, ou laisser le capteur sur la table démarrer le cerclage dès qu’un colis est posé.

Le fabricant la conçoit pour l’imprimerie, la logistique et l’industrie, particulièrement pour les produits légers. Elle fonctionne sur une alimentation standard 220 V monophasé.

Caractéristiques techniques

Cercleuse automatique en fonctionnement

▶

Ce que cette cercleuse apporte à votre ligne d’emballage

• Les grands colis passent. L’arceau 1050 × 800 mm est bien plus grand que l’arceau standard du fabricant (650 × 500 mm), donc les grands cartons et lots passent facilement.
• Suit le rythme de la ligne. Jusqu’à 75 feuillards par minute, une seule machine suffit pour une station d’emballage très active.
• La même force de tension sur chaque colis. Réglez-la une fois sur l’écran tactile, de 0 à 45 kg : légère pour les cartons à ne pas écraser, ferme pour les lots lourds.
• Démarre automatiquement. En mode automatique, le capteur sur la table lance le feuillard lorsqu’un colis est posé ; en mode manuel, utilisez le bouton ou la pédale.
• Hauteur de travail confortable. La table s’ajuste entre 850 et 950 mm pour s’adapter à l’opérateur.
• Arrêts courts. L’alimentation automatique du feuillard, l’alerte de défaut à l’écran et la maintenance sans outil limitent la durée des interruptions.
• Alimentation monophasée. Fonctionne sur une alimentation monophasée 220 V et consomme 0,9 kW, aucune connexion triphasée n’est nécessaire.

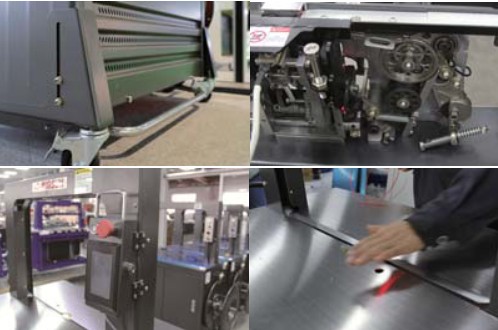

Commandes, soudure et sécurité de la cercleuse

• Commande PLC avec écran tactile rotatif et alerte de défaut
• Moteur à courant continu sans balais
• Soudure inférieure par collage à chaud avec contrôle électronique de la température du chauffage
• Alimentation automatique du feuillard et détection automatique de fin de feuillard
• Interrupteur de déverrouillage du dévidoir indépendant pour un chargement facile du feuillard
• Capteur de table pour cerclage automatique et pédale pour cerclage manuel
• Boutons-poussoirs et relais Schneider ; détecteurs de proximité P+F ou FOTEK
• Machine mobile sur roulettes avec une grande table et une bobine de feuillard de grande capacité
• Panneaux d’avertissement aux points dangereux et capots sur les parties sous tension
• Niveau sonore ne dépassant pas 75 dB(A)

Comment utiliser la cercleuse HIPO ULTRA

1. Installez la bobine de feuillard PP sur le dévidoir, en suivant la flèche de direction sur la bride extérieure.
2. Mettez sous tension et introduisez le feuillard comme indiqué sur l’étiquette ; une fois l’extrémité du feuillard entre les rouleaux d’alimentation, la machine l’entraîne automatiquement dans l’arche.
3. Réglez la tension de serrage, la température du chauffage et le temps de refroidissement sur l’écran tactile.
4. Attendez que le chauffage atteigne sa température de fonctionnement.
5. Choisissez le mode manuel – un feuillard par pression sur le bouton ou la pédale – ou le mode automatique, dans lequel le capteur de table déclenche le cerclage lorsqu’un colis est posé.
6. Placez le colis au centre de la table et gardez vos mains éloignées de la zone de cerclage.

Réglages du feuillard plastique, maintenance et défauts courants

• Tension de serrage. Réglée sur l’écran tactile ; le réglage usine est 4, et un chiffre plus élevé signifie plus de tension. Modifiez-le par petits paliers.
• Température du chauffe et temps de refroidissement. Les deux se règlent sur l’écran tactile. Ajustez la température du chauffe si la température ambiante varie beaucoup, et le temps de refroidissement selon le feuillard et la tension utilisés.
• Feuillard dans l’accumulateur. Gardez environ 1,5 fois la longueur de l’arche et du chemin du feuillard dans la boîte d’accumulation. Trop de feuillard provoque des bourrages, trop peu entraîne des avances courtes – et la grande arche nécessite plus de feuillard qu’un modèle standard.
• Soudure faible. La température du chauffe est généralement trop élevée ou trop basse, ou la plaque chauffante est usée après une longue utilisation et doit être remplacée.
• Feuillard lâche. La tension de serrage est réglée trop bas ou le galet tendeur est usé.
• Le feuillard n’avance pas. Vérifiez que la bobine est correctement installée, que l’extrémité du feuillard est bien placée entre les galets de pré-alimentation et que l’accumulateur contient suffisamment de feuillard. Nettoyez régulièrement la poussière de feuillard du chemin du feuillard.
• Maintenance. Huilez les surfaces de came et les galets une fois par semaine avec de l’huile N68 et vérifiez régulièrement les capteurs de proximité. Éteignez et laissez refroidir le chauffe pendant environ 5 minutes avant toute intervention sur la machine.

Avant de commander une cercleuse à arche

Le prix est affiché sur cette page. Quelques détails déterminent si la machine convient à vos colis : vérifiez-les avant de demander un devis, ou envoyez-les-nous et nous les examinerons avec vous.

• Taille et poids du colis. Votre plus grand colis doit passer dans l’arche de 1050 × 800 mm, le plus petit doit mesurer au moins 100 mm de large et 60 mm de haut, et les colis peuvent peser jusqu’à 80 kg.
• Feuillard. Feuillard PP uniquement, 5 mm ou 6 mm de large et 0,5–0,8 mm d’épaisseur, sur des bobines avec un mandrin de 200–210 mm et un diamètre extérieur de 400–450 mm. Elle n’accepte pas le papier, le PET ou le feuillard acier.
• Alimentation électrique. Une alimentation monophasée 220 V, 50/60 Hz ; la machine consomme 0,9 kW et 4 A.
• Espace et sol. Avec cette arche, la machine est plus grande que le modèle standard du fabricant, nous confirmons donc ses dimensions exactes avec votre devis ; le poids à l’expédition est d’environ 230 kg. Prévoyez au moins 2000 × 1500 mm d’espace de travail et un sol supportant 350 kg/m², dans un local sec et ventilé.
• Manutention. Déplacez la machine avec un chariot élévateur sous le châssis, jamais sous l’arche, puis faites-la rouler jusqu’à sa place sur ses roulettes.
• Produits alimentaires, pharmaceutiques et corrosifs. Pour l’alimentaire et le médical, le fabricant recommande une version en inox. Avec des produits corrosifs comme les fruits de mer, évitez que des liquides n’entrent dans la tête de cerclage.
