Fonctionnement d’une machine de soudure en continu

Une machine de soudure en continu ferme les sacs en un processus continu. Le sac rempli est posé sur le convoyeur, qui l’amène vers la zone de soudure. Des courroies guident l’ouverture du sac à travers un bloc chauffant, où le film s’assouplit.

La pression referme le film ramolli, puis un bloc de refroidissement fixe la soudure. Une molette d’embossage marque la soudure. Le sac suivant arrive sans arrêt, ce qui fait de la machine une soudeuse à bande en continu.

Lorsque vous placez un sac rempli sur le convoyeur, veillez à ce que l’ouverture soit bien positionnée entre les deux courroies de soudure. Ces courroies saisissent l’ouverture et la font passer dans le bloc chauffant. Le sac doit rester stable à l’entrée des courroies.

Les courroies tournent en continu, l’opérateur peut donc placer le sac suivant dès que le précédent avance. Le rendement dépend de la rapidité de pose des sacs et du réglage de la vitesse des courroies. Il est important de laisser les courroies entraîner le sac : pousser ou retenir un sac pendant la soudure provoque des plis, ce qui peut entraîner des fuites.

Le convoyeur, les courroies de soudure et les courroies dentées de guidage sont entraînés par un seul moteur, ce qui synchronise l’avancée de l’ouverture et du fond du sac. Si la bande du convoyeur se détend, elle peut se désynchroniser des courroies de soudure, ce qui fait décaler le sac ou la soudure. Dans ce cas, il faut retendre la bande du convoyeur avant de continuer.

L’écartement entre les deux courroies de soudure, au niveau des blocs chauffant et refroidissant, est réglé à peu près à l’épaisseur d’une couche du film du sac. Si l’écart est trop faible, les courroies frottent et s’usent plus vite. Si la molette de pression est trop serrée, elle peut bloquer ou plier le sac au passage. Sur la AS600F, le sac rempli entre par la droite et ressort scellé à gauche : il faut donc prévoir les postes de remplissage et de reprise du bon côté de la machine.

Choisir une machine de scellage de sacs en continu adaptée à vos sacs

Sélectionnez votre soudeuse à bande selon le poids, la hauteur et l’épaisseur du film du sac. FS150 et F150PM conviennent pour des sacs jusqu’à 3 kg, tandis que l’AS600F accepte jusqu’à 5 kg par sac et 20 kg sur le convoyeur. La table de l’AS600F s’ajuste pour des sacs de 120 à 600 mm de haut.

L’épaisseur du film va jusqu’à 0,08 mm pour FS150 et F150PM, et de 0,04 à 0,20 mm pour AS600F. Si vous devez imprimer une date ou un code lot, choisissez la F150PM. L’AS600F est une machine de thermoscellage continu verticale pour sacs lourds.

Commencez par peser votre sac rempli le plus lourd. S’il fait jusqu’à 3 kg, vous pouvez utiliser la FS150 ou la F150PM. Pour des sacs plus lourds, jusqu’à 5 kg chacun, l’AS600F est le bon choix, et son convoyeur supporte jusqu’à 20 kg en même temps. Ce point est important en production, quand plusieurs sacs sont sur le convoyeur, par exemple pour le scellage de sacs de granulés ou de poudres en vrac.

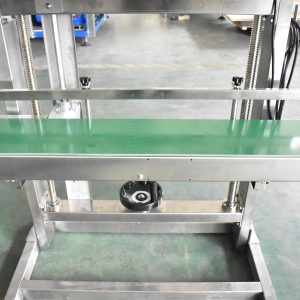

L’AS600F dispose d’une table convoyeur réglable en hauteur par une manivelle, ce qui permet de sceller des sacs de 120 à 600 mm de haut à la bonne position. Ce réglage est utile si vous avez des sacs de tailles différentes ou si la ligne de remplissage change de produit.

La FS150 soude des films jusqu’à 0,08 mm d’épaisseur en une seule couche : LDPE, MDPE, HDPE, PP et films multicouches courants. La F150PM soude le LDPE, MDPE, HDPE et PP jusqu’à 0,08 mm. L’AS600F accepte une plage plus large, de 0,04 à 0,20 mm en une couche, y compris les films laminés et composites. Les FS150 et F150PM fonctionnent en 220 V ou 110 V, l’AS600F en 220 V, 50 Hz. La F150PM mesure 1 000 × 400 × 450 mm et l’AS600F 1 195 × 500 × 1 245 mm : prévoyez l’espace pour alimenter et retirer les sacs.

Tableau comparatif des modèles de soudeuse à bande

Le tableau ci-dessous compare les trois soudeuses à bande selon la vitesse de soudure, la température, l’épaisseur du film, le poids et la hauteur des sacs, ainsi que les fonctions spécifiques.

Pour utiliser le tableau comparatif, vérifiez d’abord le poids du sac et l’épaisseur du film selon votre application, car ces critères déterminent le choix du modèle. Une fois les modèles non adaptés écartés, comparez la vitesse de soudure, le type de soudure et l’alimentation électrique. La ligne « chauffage » du tableau indique les deux tubes chauffants du bloc de soudure : 2 × 300 W pour FS150 et F150PM, 2 × 400 W pour AS600F.

Impression d’une date ou d’un code lot sur le sac

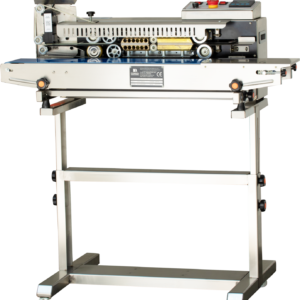

La soudeuse à bande F150PM avec imprimante soude le sac et imprime une date ou un code lot en un seul passage. L’imprimante dispose de son propre interrupteur, et vous pouvez régler l’espacement des caractères, le délai et la tension pour l’impression.

Un code imprimé sur le sac ne peut pas se détacher comme une étiquette.

Avec la F150PM, chaque sac est soudé et imprimé en un seul passage, aucun sac ne quitte donc le poste d’emballage sans marquage.

Il n’y a pas de rouleau d’étiquettes à acheter, stocker ou changer pendant la production.

Le réglage du délai détermine l’emplacement du code sur le sac. Si vous modifiez la vitesse de la bande, la position du code se déplace sur le sac ; il faut donc vérifier l’emplacement de l’impression après chaque ajustement de vitesse. Si vous n’avez pas besoin de code, la FS150 soude les mêmes sacs : jusqu’à 3 kg, film jusqu’à 0,08 mm, de 0 à 13 m/min.

L’imprimante de la F150PM se règle via son propre écran. Vous pouvez choisir le sens d’impression, avant ou arrière. Le réglage de la vitesse d’impression contrôle la rapidité d’impression du code : une valeur plus faible imprime plus vite et réduit l’espacement des caractères. Les réglages de l’échelle de gris et de la largeur d’impulsion influent sur l’intensité et la longueur du code, une largeur d’impulsion plus grande donnant un code plus long et plus foncé.

Pour changer le code, saisissez le nouveau texte sur l’écran de l’imprimante et enregistrez-le avant de lancer le prochain lot. L’impression commence lorsque vous appuyez sur le bouton Démarrer. Après modification du lot ou de la date, vérifiez le code sur le premier sac soudé pour confirmer la mise à jour. Si certains sacs n’ont pas besoin de code, vous pouvez éteindre l’imprimante avec son interrupteur et la F150PM soudera sans impression, ce qui permet de traiter des sacs marqués et non marqués sur la même ligne.

Réglage d’une machine de soudure en continu pour votre film

Réglez d’abord la température de la soudeuse à bande en continu sur une valeur basse, puis augmentez-la jusqu’à ce que la soudure tienne. Ajustez la vitesse selon le type de film et de sac. Pour un nouveau sac, commencez à une vitesse plus faible et vérifiez la soudure avant d’augmenter la cadence.

Augmentez la température progressivement. Un grand changement d’un coup peut brûler le film, donc de petits ajustements sont plus sûrs.

Une fois la température réglée, ajustez la vitesse. Une bande plus lente garde le film plus longtemps dans le bloc chauffant. Une bande plus rapide réduit le temps de chauffe. Si la soudure est solide et régulière, vous pouvez accélérer pour suivre votre cadence de production.

Vérifiez toujours la soudure sur des sacs réels en tirant dessus à la main et en pressant un sac plein. Une bonne soudure est régulière sur toute sa longueur, sans plis ni traces de brûlure. Chaque type et épaisseur de film nécessite ses propres réglages, notez donc la température et la vitesse pour chaque sac conditionné. Sur l’AS600F, la soudure se place à 10–20 mm du bord du sac en réglant la hauteur de la table.

La soudure dépend de trois réglages principaux : température, vitesse et pression. La pression est réglée en usine pour la plupart des sacs et n’a généralement pas besoin d’être modifiée. Si vous n’obtenez pas une bonne soudure en ajustant température et vitesse, augmentez la pression par petites étapes.

Le ventilateur refroidit la soudure après son passage dans le bloc chauffant. Son fonctionnement dépend du matériau et de l’épaisseur du film. Pour le film polyéthylène monocouche courant, le manuel de la FS150 recommande d’activer le ventilateur. Le film polypropylène nécessite une température de soudure plus élevée que le polyéthylène, il faut donc trouver un nouveau réglage en passant de sacs PE à PP. Les manuels F150PM et AS600F donnent des vitesses de soudure de référence de 6–10,5 m/min pour LDPE, MDPE, HDPE et PP, bien en dessous de la vitesse maximale des machines. Lors de la première utilisation ou après un long arrêt, faites chauffer la résistance à basse température quelques minutes pour éliminer toute humidité. Pendant la montée en température, faites tourner les bandes à faible vitesse pour éviter tout dommage.

Soudeuse à bande, thermoscelleuse à pédale ou machine d’emballage sous vide

Une soudeuse à bande scelle les sacs les uns après les autres sur un convoyeur, la production ne s’arrête donc pas entre deux sacs. Cela convient aux lignes de conditionnement où de nombreux sacs sont remplis et soudés à la suite. Le convoyeur et les bandes de soudure font passer chaque sac dans le bloc chauffant, l’opérateur n’a qu’à poser le sac sur le convoyeur.

Les thermoscelleuses à pédale ferment un sac à chaque pression sur la pédale et conviennent pour de plus petites quantités. Les machines d’emballage sous vide retirent l’air du sac avant la soudure, ce qui est nécessaire pour les produits devant être conditionnés sans air. Les soudeuses à bande ne retirent pas l’air : elles ferment le sac avec l’air à l’intérieur.

On utilise une soudeuse à bande lorsqu’il y a un flux régulier de sacs remplis à un poste de remplissage, par exemple en entrepôt ou sur une ligne de production.

Une thermoscelleuse à pédale fonctionne différemment. L’ouverture du sac doit correspondre à la longueur de la barre de soudure, qui est de 300, 450 ou 600 mm selon le modèle. À l’inverse, une soudeuse à bande peut entraîner une ouverture de sac de n’importe quelle longueur dans ses bandes.

Une soudeuse à bande et une thermoscelleuse à pédale à chaleur constante, comme la ZONE300D, maintiennent toutes deux leur bloc chauffant à température pendant tout le poste. Une soudeuse à bande nécessite donc un temps de préchauffage avant le premier sac et de refroidissement en fin de poste, avec les bandes en marche. À l’inverse, une thermoscelleuse à pédale à impulsion ne chauffe que lorsque ses mâchoires sont fermées, elle n’a donc pas besoin de préchauffage ni de refroidissement.

Avec une thermoscelleuse à pédale, les deux mains servent à maintenir le sac bien à plat sur la barre de soudure pendant que le pied actionne la pédale, un sac à la fois. Avec une soudeuse à bande, vos mains restent libres pour préparer le sac suivant. Si l’ouverture du sac est plus large que la barre de la thermoscelleuse, il faut souder en deux fois, et le recouvrement peut être un point faible. Une soudeuse à bande ferme toute l’ouverture en une seule soudure continue, ce qui évite ce problème.

Une machine d’emballage sous vide à cloche ne prend que les sacs pouvant tenir à plat dans sa chambre et fonctionne par cycles : le couvercle se ferme, l’air est extrait, le sac est soudé puis la chambre est ventilée. Une soudeuse à bande verticale soude les sacs debout sur son convoyeur, et l’AS600F accepte des sacs jusqu’à 600 mm de haut. Pour les sacs lourds, la largeur de la soudure est importante, car une soudure large supporte plus de poids. L’AS600F réalise une soudure gaufrée de 13 mm, plus large que celle des thermoscelleuses à pédale à impulsion.

Soudeuses à bande verticales pour poudres et liquides

Sur une soudeuse à bande verticale, le sac reste debout sur le convoyeur. Cela maintient les poudres, granulés et liquides au fond du sac, hors de la zone de soudure. Les modèles FS150 et AS600F sont verticaux, ils conviennent donc aux produits qui risqueraient de couler ou de fuir si le sac était couché.

On choisit un modèle vertical lorsque le produit doit rester sous la soudure. Les modèles horizontaux sont utilisés pour les solides secs qui ne bougent pas et ne coulent pas.

Il est important de garder le produit sous la soudure, car tout produit dans la zone de soudure l’affaiblit et peut provoquer des fuites.

Lors du remplissage, veillez à ce que le produit reste bien en dessous de la ligne de soudure. Laissez la poudre se déposer avant que le sac n’arrive dans les bandes pour éviter la poussière dans la soudure. Si le sac est trop rempli ou si le produit est trop près du haut, la soudure peut ne pas tenir.

À l’entrée de la machine, alignez l’extrémité ouverte du sac avec la plaque de guidage pour qu’il entre droit dans les bandes. Une entrée de travers ou froissée peut entraîner une fuite de la soudure. Vérifiez que chaque ouverture de sac est bien plate et droite avant l’entrée dans les bandes.

Sur la F150PM et l’AS600F, le centre de la soudure se situe à 10–20 mm du bord du sac, il faut donc laisser suffisamment d’espace vide en haut.

Réglez le convoyeur pour que le sac soit bien droit sous les bandes. Sur la FS150 et la F150PM, ajustez la table en hauteur et avancez ou reculez-la selon la taille du sac. Les poudres et liquides sont souvent conditionnés dans des zones pouvant être poussiéreuses ou humides, mais les manuels de la F150PM et de l’AS600F exigent un emplacement sans air corrosif ni humide.

Quels éléments influencent le prix d’une soudeuse à bande

Le prix d’une soudeuse à bande dépend de caractéristiques telles qu’une imprimante, la charge du convoyeur, le réglage de la hauteur des sacs et la plage d’épaisseur du film. Le coût d’utilisation provient des pièces d’usure comme les bandes de soudure et les balais de moteur. Le prix de chaque modèle est indiqué sur sa fiche produit.

Le prix varie selon les options, par exemple l’imprimante sur la F150PM, la charge du convoyeur et la hauteur de sac réglable sur l’AS600F, ainsi que la plage d’épaisseurs de film acceptée par chaque modèle.

Les coûts d’utilisation proviennent principalement de l’électricité et des pièces d’usure, comme les bandes de soudure et les bandes de guidage. Sur la F150PM, l’encre de l’imprimante représente un coût supplémentaire. Les fiches produits proposent un bouton Demander une offre pour obtenir un devis et un bouton Ajouter à la demande pour regrouper plusieurs produits dans une seule demande.

La page produit de la FS150 recommande de garder à portée de main des bandes de soudure, des bandes de guidage, des tubes chauffants et des balais de moteur de rechange sur la ligne de conditionnement.

La majeure partie de l’électricité consommée par ces machines sert aux éléments chauffants. Les moteurs consomment beaucoup moins : 50 W pour la FS150 et la F150PM, et 120 W pour l’AS600F.

Entretien et arrêt en toute sécurité

Une soudeuse à bande nécessite un nettoyage quotidien des bandes de soudure pour garantir la qualité du scellage. Chaque mois, vérifiez l’usure des bandes de soudure et des bandes de guidage crantées. Contrôlez les balais de charbon du moteur et remplacez-les s’ils sont usés pour éviter les arrêts imprévus.

La tête de soudure est chaude pendant le fonctionnement. Gardez les mains éloignées des bandes lorsque la machine fonctionne. Pour l’AS600F, éteignez d’abord le chauffage, laissez le ventilateur refroidir les blocs, puis coupez l’alimentation électrique.

Chaque jour, retirez les résidus de film sur les bandes de soudure et nettoyez le convoyeur.

Si une bande est déchirée, elle laisse des traces sur la soudure et doit être remplacée immédiatement. Sur l’AS600F, la page produit mentionne aussi le contrôle des tubes chauffants, des roues en caoutchouc et du régulateur de température.

La tête de soudure étant chaude, éteignez toujours la machine et laissez-la refroidir avant de la nettoyer.

Nettoyez les bandes de soudure et de guidage avec une brosse, et la table du convoyeur avec un chiffon humide. N’utilisez jamais de nettoyeur haute pression et veillez à ce qu’aucune eau ne pénètre dans le panneau de commande. Les engrenages apparents doivent être graissés tous les six mois pour assurer leur bon fonctionnement. Si du film colle à la bande de soudure ou au bloc chauffant, arrêtez la machine et retirez le film uniquement lorsque le bloc est froid.

Les manuels des F150PM et AS600F préconisent de remplacer le tube chauffant si le bloc met plus de dix minutes à atteindre la température réglée. Les FS150 et F150PM s’arrêtent dans le même ordre que l’AS600F, et sur les trois modèles, les bandes continuent de tourner jusqu’au refroidissement complet des blocs. Sur la FS150, attendez que la température descende sous 100 °C pour protéger la bande de soudure. Sur la F150PM et l’AS600F, attendez qu’elle passe sous 50 °C. Une bande de soudure qui casse prématurément est souvent trop tendue, fonctionne sur la tranche, est pliée, ou présente des résidus de film ou de saleté. Un écart trop faible entre les blocs chauffants ou une température trop élevée provoquent aussi une casse prématurée. Ne portez jamais de gants ni de bijoux près des bandes, et coupez toujours l’alimentation électrique en quittant la machine.

Liste de contrôle avant commande

Avant de commander, vérifiez le type et l’épaisseur du film, le poids et la hauteur de vos sacs, le nombre de sacs à souder par jour, la nécessité d’imprimer un code ou une date, l’espace disponible à votre poste de remplissage et votre alimentation électrique. Le tableau comparatif ci-dessus présente les caractéristiques de chaque modèle de soudeuse à bande.

Identifiez le matériau et l’épaisseur du film de vos sacs et comparez-les à la ligne d’épaisseur du film dans le tableau ci-dessus. Pesez votre sac rempli le plus lourd et mesurez le plus haut pour vérifier leur compatibilité avec le modèle choisi.

Comptez le nombre de sacs à souder chaque jour et décidez si chaque sac doit porter une date ou un code lot. Prévoyez l’espace à la sortie de votre poste de remplissage, en laissant suffisamment de place pour l’évacuation des sacs après la soudure. Vérifiez la prise : 220 V, ou 110 V pour la FS150 et la F150PM.

Prévoyez l’emplacement de la machine afin qu’elle soit bien à niveau, avec au moins 10 cm d’espace libre tout autour pour la ventilation. Éloignez-la des sources de chaleur et de vapeur, et assurez-vous qu’il y a assez de place pour changer les bandes si nécessaire.

Les manuels des F150PM et AS600F recommandent une température ambiante de 5 à 30 °C pour un fonctionnement optimal. Les trois machines nécessitent une prise de courant avec mise à la terre pour la sécurité.

Questions sur les soudeuses à bande

Que signifie le scellage en continu sur une soudeuse à bande ?

Le scellage en continu signifie que la soudeuse à bande soude les sacs les uns après les autres sans interruption. Le convoyeur fait avancer chaque sac rempli dans la zone de soudure, ce qui permet une production régulière.

Quel poids de sac une soudeuse à bande peut-elle supporter ?

Les modèles FS150 et F150PM peuvent souder des sacs jusqu’à 3 kg. L’AS600F peut souder des sacs jusqu’à 5 kg chacun, avec une charge totale du convoyeur de 20 kg.

Quels films ces soudeuses à bande peuvent-elles souder ?

La FS150 soude des films jusqu’à 0,08 mm d’épaisseur en une seule couche : LDPE, MDPE, HDPE, PP et films multicouches courants. La F150PM soude le LDPE, MDPE, HDPE et PP jusqu’à 0,08 mm d’épaisseur. L’AS600F soude des films de 0,04 à 0,20 mm d’épaisseur en une seule couche : LDPE, HDPE, PP, films laminés et composites.

La machine peut-elle imprimer une date sur le sac ?

La F150PM peut imprimer une date ou un code lot sur le sac pendant la soudure. Les réglages de l’imprimante sont indépendants de ceux de la soudeuse.
