Film thermorétractable POF : caractéristiques et fonctionnement

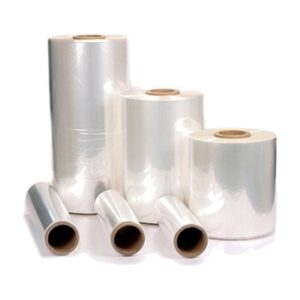

Le film thermorétractable POF est un film polyoléfine transparent qui se rétracte autour du produit sous l’effet de la chaleur, dans un tunnel de rétraction ou sous la cloche d’une machine de thermorétraction. Il est présenté en demi-gaine, c’est-à-dire replié sur la longueur, un format utilisé par les soudeuses en L. Le film proposé ici fait 15 microns d’épaisseur et existe en largeurs de 200, 500 ou 550 mm. La longueur du rouleau est de 1 259 m pour 200 mm et de 1 335 m pour 500 mm et 550 mm.

Le film rétractable polyoléfine est transparent, ce qui permet de garder le produit visible sous l’emballage thermorétracté.

Chaque largeur est une option distincte sur la page produit.

Le film rétractable est étiré lors de sa fabrication. Lorsqu’il est chauffé, il se contracte et épouse parfaitement la forme du produit. Ce procédé protège le produit de la poussière et permet de regrouper plusieurs articles.

Comparé au PVC, le POF reste souple même à basse température et ne contient pas de chlore : la soudure ne dégage donc pas de fumées corrosives, contrairement au film rétractable PVC. Le film PE est plus épais et réservé aux charges lourdes, comme les packs de bouteilles. Le POF convient à l’emballage d’articles individuels ou de petits lots, tels que boîtes, cosmétiques, livres, imprimés ou jouets.

Le film rétractable polyoléfine se rétracte dans les deux sens : dans la longueur (sens du déroulement) et dans la largeur. Il épouse ainsi le produit sur toutes ses faces, et pas seulement sur le dessus et le dessous. Le taux de rétraction dépend de la température de l’air chaud dans le tunnel ou sous la cloche. C’est pourquoi la température est réglée selon le film, et non selon le produit.

Une fois le film thermorétractable polyoléfine rétracté, il ne peut plus l’être à nouveau. Si un emballage présente une zone brûlée, une soudure ouverte ou un trou, il n’est pas possible de le corriger en repassant le produit à la chaleur : il faut retirer le film et recommencer avec un nouveau morceau.

Machines compatibles avec ce film thermorétractable

Le film thermorétractable POF est indiqué comme type de film sur chaque page de machine d’emballage sous film rétractable de notre boutique. La T5040 accepte le POF de 0,015 à 0,019 mm d’épaisseur et jusqu’à 570 mm de largeur, la T4535 du POF de 15 à 25 microns et de 100 à 550 mm de largeur, et l’AUTOSHRINK du POF de 0,01 à 0,03 mm et de 200 à 550 mm de largeur. La B4255 accepte des rouleaux POF jusqu’à 250 mm de diamètre et 600 mm de largeur. Le film de 15 microns et les trois largeurs proposées sont donc compatibles avec les T5040, T4535 et AUTOSHRINK.

Les machines F7060 et A450 acceptent le film POF ou PVC, et le tunnel V4530 rétracte le film POF ou PE après fermeture par une soudeuse.

Ces machines sont : B4255, F7060, T5040, T4535, A450, le tunnel V4530, SHRINKCOMBO et AUTOSHRINK.

Comme la B4255, l’AUTOSHRINK accepte des rouleaux jusqu’à 250 mm de diamètre (voir son manuel). Les pages F7060 et A450 n’indiquent pas d’épaisseur de film.

Le V4530 est un tunnel qui rétracte le film POF ou PE après qu’une soudeuse, comme l’A450 du SHRINKCOMBO, a fermé le film autour du produit. Avant toute première commande, indiquez le modèle de votre machine dans une demande via Demander une offre ou Ajouter à la demande sur la fiche produit ; nous vérifions la compatibilité du rouleau.

Le manuel du fabricant A450 indique une plage d’épaisseur de film de 0,015 à 0,10 mm : le film de 15 microns est donc le plus fin référencé pour ce modèle. Cela correspond à l’épaisseur minimale indiquée pour les T5040 et T4535.

La taille du produit doit aussi être compatible avec la machine, pas seulement avec le film. La B4255 offre une zone de soudure de 420 × 550 mm et accepte des produits jusqu’à 200 mm de hauteur. La F7060 a une zone de soudure de 700 × 600 mm. La T5040 propose une zone de soudure de 500 × 400 mm, et l’A450 emballe des produits dont la largeur plus la hauteur ne dépasse pas 420 mm. Pour l’AUTOSHRINK, le colis maximal est de 500 × 400 × 120 mm, largeur plus hauteur jusqu’à 400 mm. Si un tunnel est utilisé, vérifiez que le colis emballé passe à l’entrée du tunnel : 450 × 230 mm pour la T5040 et 450 × 250 mm pour l’AUTOSHRINK. Le tunnel V4530 accepte des produits jusqu’à 1 400 × 350 × 200 mm.

Types et dimensions de film rétractable pour chaque machine

Le tableau ci-dessous récapitule nos Machines d’emballage sous film rétractable avec le type de film, l’épaisseur et la largeur indiqués sur chaque page machine. Utilisez-le pour vérifier la compatibilité des dimensions du film thermorétractable avec votre équipement.

Pour utiliser le tableau, repérez d’abord votre machine dans la colonne de gauche. Comparez ensuite le type de film, l’épaisseur et la largeur indiqués pour cette machine avec le film thermorétractable POF présenté ici : 15 microns d’épaisseur, largeurs 200, 500 ou 550 mm. Si une case indique voir la page produit, c’est que la page de la machine ne précise pas la donnée. Pour le SHRINKCOMBO (A450 + tunnel V4530), la ligne A450 détermine le choix du film, car le tunnel ne fait que rétracter un film déjà soudé.

Comment choisir la largeur et l’épaisseur du film thermorétractable

Pour choisir la bonne largeur de film, mesurez le plus grand produit que vous souhaitez emballer : largeur, hauteur et longueur. Le film doit entourer la largeur et la hauteur du produit et laisser suffisamment de marge pour la soudure. La longueur du produit détermine la quantité de film utilisée par emballage.

Si le film est trop étroit, il ne fermera pas autour du produit ou la soudure risque de s’ouvrir pendant la rétraction. Si le film est trop large, vous aurez plus de chutes, c’est-à-dire du film payé mais non utilisé. La largeur 200 mm convient aux petits produits, tandis que les largeurs 500 mm et 550 mm sont adaptées aux produits plus grands ou aux lots. La largeur idéale se détermine en réalisant un test d’emballage sur votre machine.

Le film 15 microns est fin et convient aux produits légers à surfaces lisses. Les produits lourds ou à angles vifs nécessitent un film plus épais, moins sujet à la perforation, mais seul le film 15 microns est proposé ici. Pour savoir combien d’emballages vous obtenez par rouleau, divisez la longueur du rouleau, soit 1 259 m pour le 200 mm ou 1 335 m pour les 500 mm et 550 mm, par la quantité de film utilisée pour un emballage. Il s’agit de la longueur du produit plus la marge à l’avant et à l’arrière pour la soudure.

Lorsque vous emballez un lot de produits ensemble, mesurez l’ensemble du groupe comme un seul bloc, avec les articles positionnés comme ils seront sur la machine. Le film enveloppe l’extérieur du groupe, et non chaque produit séparément.

Pour calculer la quantité de film utilisée par emballage, incluez toujours la hauteur en plus de la longueur. Sur la A450, le manuel du fabricant recommande de laisser une longueur de film devant et derrière chaque produit équivalente à la hauteur du produit. Ainsi, un produit haut consommera plus de film qu’un produit plat de même longueur. Si vos produits varient beaucoup en taille, utiliser une seule largeur de film pour tous entraîne souvent un excès de chutes sur les petits articles. Dans de nombreux cas, employer le film 200 mm pour les petits produits et un film plus large pour les grands permet de réduire les pertes et les coûts.

Comment le film thermorétractable circule dans la machine

La machine commence par souder le film autour du produit. Le temps et la température de soudure doivent être adaptés au film : trop long, cela brûle la lame et le film ; trop court, la soudure est faible ou le film n’est pas coupé.

Après la soudure, l’emballage passe dans un tunnel ou reste sous la cloche. Dans un tunnel, la température et la vitesse du tapis sont réglées selon le film. Le film thermorétractable POF nécessite une température de tunnel plus élevée que le PVC. Les modèles B4255 et F7060 percent le film avec une roue à aiguilles pour permettre à l’air de s’échapper pendant la rétraction. Si l’air ne peut pas s’échapper, la soudure peut s’ouvrir.

Avec une soudeuse en L et un tunnel, comme la T5040 ou la T4535, le produit est d’abord enveloppé dans le film. La barre de soudure en L soude et coupe ensuite le film autour du produit. Après la soudure, l’emballage avance sur un convoyeur et passe dans le tunnel, où l’air chaud fait rétracter le film autour du produit.

Sur une machine à cloche ou à chambre comme la B4255 ou la F7060, la soudure et la rétraction s’effectuent au même endroit. Pour les soudeuses latérales comme la A450 ou l’AUTOSHRINK, la machine soude sur le côté ainsi qu’à l’avant et à l’arrière de chaque produit, puis un tunnel rétracte le film.

Une machine froide nécessite un temps de soudure plus long pour les premiers emballages.

Sur la F7060, la température de rétraction se règle entre 100 et 150 °C et le temps de soudure entre 0,4 et 0,6 seconde, selon le type et l’épaisseur du film.

Pour la B4255, le temps de soudure correct se trouve en effectuant deux ou trois cycles à vide, puis en augmentant le temps par petites étapes jusqu’à ce que le film soit soudé et coupé correctement. Le temps le plus court donnant une soudure propre est conservé pour la production. La machine est préchauffée en abaissant et relevant la cloche deux ou trois fois avant le premier emballage.

Sur le tunnel V4530, préchauffez le tunnel avant le premier emballage. Commencez avec la vitesse du tapis au milieu de sa plage, puis trouvez la température de tunnel qui rétracte le film à cette vitesse. Une fois la bonne température trouvée, notez-la pour la prochaine utilisation du même produit. Si vous devez accélérer le tapis, la température doit aussi être augmentée. Sur la T4535, placez toujours le produit au centre du convoyeur sous le bras de soudure, réglez les guides à la largeur du produit et veillez à ce que le film avance droit. Cela permet d’avoir la même quantité de film de chaque côté de l’emballage.

Défauts du film thermorétractable et leurs causes

Les défauts courants des emballages sous film thermorétractable sont les oreilles, les trous, les plis et les emballages gonflés. Les oreilles sont des coins de film qui dépassent, causés par un manque de chaleur ou un excès de film autour de l’emballage. Les trous ou brûlures proviennent d’une chaleur excessive ou d’un tapis trop lent. Les plis et le film lâche résultent d’un manque de chaleur ou d’un tapis trop rapide.

Un emballage gonflé ou une soudure ouverte signifie que l’air n’a pas pu s’échapper pendant la rétraction. Modifiez un seul réglage à la fois et vérifiez un emballage test avant une nouvelle série.

Un film plus étroit ou plus de chaleur dans le tunnel réduit les oreilles.

Une soudure faible ou un film non coupé indique que le temps de soudure est trop court. Si le fil de soudure fume, le temps de soudure est trop long pour le film, ou il y a des résidus de film sur le fil.

Si des résidus de film s’accumulent sur le fil ou la lame de soudure, cela provoque de la fumée et des soudures de mauvaise qualité. Nettoyez le fil ou la lame juste après la soudure, tant qu’ils sont encore chauds, avec un chiffon en coton sec. Ne grattez jamais une lame revêtue de Téflon avec un outil métallique ou coupant, cela endommagerait le revêtement et ferait coller le film à la lame. Les manuels des modèles B4255, F7060 et A450 donnent tous cette consigne.

Sur la F7060, si le ventilateur fonctionne mais que le film ne se rétracte pas correctement, augmentez la température de rétraction ou allongez le temps de rétraction. Sur la A450, lorsque les produits se touchent à l’entrée, ils sont emballés ensemble. Pour éviter cela, laissez un espace entre les produits afin que chacun soit emballé séparément.

Sur la A450, augmenter la température de soudure d’un seul coup peut endommager les éléments chauffants (manuel du fabricant) ; augmentez-la donc par étapes et vérifiez un emballage après chaque modification. Si un emballage s’ouvre d’un seul côté, vérifiez que le film avance droit avant de modifier la chaleur. Un film qui avance de travers laisse moins de film d’un côté, qui risque de s’ouvrir lors de la rétraction. Lorsqu’un défaut apparaît, gardez un emballage défectueux et notez les réglages utilisés. Après chaque modification, comparez l’emballage suivant avec le défectueux pour identifier le réglage qui a corrigé le problème.

Stockage des rouleaux de film thermorétractable

Stockez les rouleaux de film thermorétractable dans leur carton, dans une pièce sèche, à l’abri du soleil, des radiateurs et des machines chaudes. N’appuyez pas sur les bords du film et ne les abîmez pas, car un bord endommagé se déchirera ou avancera de façon irrégulière. Laissez les rouleaux provenant d’un local froid atteindre la température ambiante avant utilisation. Utilisez toujours les rouleaux les plus anciens en premier.

La chaleur peut déclencher la rétraction avant l’utilisation du film.

Gardez les cartons de rouleaux de film hors du sol, sur une étagère ou une palette, pour éviter que l’eau du sol ou de nettoyage ne les atteigne.

Lors du transport d’un rouleau, évitez de heurter ses bords et ne le laissez jamais tomber sur un bord. Avant de placer un rouleau sur la machine, vérifiez l’état des deux bords. Si le tour extérieur est abîmé, coupez-le plutôt que de l’introduire dans la machine. Après un poste, remettez le rouleau entamé dans son carton ou couvrez-le, car la poussière sur le film se retrouvera à l’intérieur de l’emballage transparent. Inscrivez la date de livraison sur chaque carton pour retrouver facilement les rouleaux les plus anciens et les utiliser en priorité.

Ce qui influence le coût par emballage

Le coût du film thermorétractable par paquet dépend de la largeur choisie, de la quantité de film utilisée pour chaque paquet et de la bande de film coupée par la machine. Le prix pour chaque largeur est indiqué sur la fiche produit.

Un film plus étroit pour les petits produits consomme moins de film par paquet, mais si la largeur est juste suffisante, vous risquez des soudures ouvertes et des paquets à réemballer.

Pour un devis, utilisez Demander une offre, ou bien Ajouter à la demande pour regrouper plusieurs produits dans une seule demande.

Sur les soudeuses latérales, la bande de film coupée est enroulée comme déchet : la A450 utilise une bobine de récupération et AUTOSHRINK dispose d’un système motorisé de récupération des chutes. La taille du rouleau de chutes en fin de poste indique la quantité de film gaspillée. En vérifiant cela, vous pouvez voir si un film plus étroit permettrait d’économiser du matériau ou si les réglages peuvent être améliorés pour réduire les pertes.

Le manuel de la F7060 recommande de laisser le moins de film possible autour du paquet. Pour connaître le coût réel par paquet, comptez le nombre de paquets réalisés avec un rouleau complet, y compris les essais. Divisez la longueur du rouleau par ce nombre pour obtenir la consommation réelle de film par paquet. Ce calcul est plus précis que d’utiliser uniquement la longueur du produit et la marge, car il inclut les pertes lors du réglage et de la coupe.

Liste de contrôle avant de commander du film thermorétractable

Avant de commander du film thermorétractable, vérifiez la machine et la gamme de films dans le tableau ci-dessus. Calculez le nombre de rouleaux nécessaires selon le nombre de paquets par jour et la quantité de film utilisée par paquet.

Prévoyez un stockage des rouleaux dans un endroit sec et frais. Le film thermorétractable proposé ici convient pour les produits et petits lots. Pour les palettes complètes, utilisez le stretch wrap, disponible dans sa propre catégorie.

Mesurez le plus petit et le plus grand produit à emballer, puis réalisez un essai pour confirmer la bonne largeur de film. Cela vous aide à éviter les chutes inutiles ou les soudures ratées.

Avant de commander, vérifiez que votre produit correspond à la taille d’emballage indiquée sur la page de votre machine. Si votre machine utilise un tunnel, assurez-vous également que le paquet emballé passe bien à l’entrée du tunnel. Décidez si une seule largeur de film suffit pour tous vos produits ou si deux largeurs sont nécessaires pour les petits et grands articles.

Tenez une fiche de réglages pour chaque produit, indiquant la largeur du film, le temps et la température de soudure, et pour les tunnels, la température du tunnel et la vitesse du tapis. Cela permet de redémarrer la production avec les bons réglages. Commandez les prochains rouleaux selon le nombre de paquets réalisés avec le premier rouleau, essais compris. Gardez un rouleau de secours pour chaque largeur utilisée afin d’éviter toute interruption de production en cas de fin de rouleau pendant un poste.

Questions sur le film thermorétractable

Quelles machines de votre boutique utilisent ce film thermorétractable ?

Chaque machine d’emballage sous film rétractable de notre boutique indique le film POF sur sa page. Le film 15 microns et les trois largeurs proposées sont compatibles avec les plages de film des modèles T5040, T4535 et AUTOSHRINK ; indiquez-nous votre machine et nous confirmons la compatibilité du rouleau avant la première commande.

Quelle largeur de film thermorétractable dois-je commander ?

Choisissez la largeur selon la taille de votre produit. Utilisez 200 mm pour les petits produits et 500 ou 550 mm pour les articles ou lots plus volumineux. Mesurez votre produit et prévoyez une marge pour la soudure.

Combien de paquets puis-je réaliser avec un rouleau ?

Divisez la longueur du rouleau par la quantité de film utilisée pour un paquet, soit la longueur du produit plus la marge devant et derrière pour la soudure. Le rouleau mesure 1 259 m en largeur 200 mm et 1 335 m en largeurs 500 mm et 550 mm.

Que signifie 15 microns pour un film thermorétractable ?

15 microns signifie que le film a une épaisseur de 0,015 mm. Il s’agit de l’épaisseur minimale indiquée pour les machines T5040 et T4535, adaptée aux produits légers à surfaces lisses.
