Soudeuse latérale automatique A450 – 15 m/min – Hauteur de conditionnement maximale 150 mm

Soudeuse latérale automatique A450

La soudeuse latérale automatique A450 : le produit avance sur le convoyeur dans un film plié en deux, et la machine soude le film sur le côté, puis coupe et soude devant et derrière le produit, jusqu’à 30 colis par minute.

Comme la soudure latérale fonctionne en continu, la longueur du produit n’est pas limitée. La hauteur doit être inférieure à 150 mm, et la somme largeur + hauteur inférieure à 420 mm ; le plus petit colis est de 50 × 50 × 20 mm.

Elle fonctionne avec du film plié en deux PE, POF ou PVC de 0,015 à 0,10 mm d’épaisseur. Le colis emballé passe ensuite dans un tunnel de rétraction, où le film se rétracte autour du produit.

La machine fonctionne en 220 V, 50/60 Hz, 1,35 kW, et nécessite de l’air comprimé à environ 0,5 MPa. Un servomoteur entraîne le couteau, et une bobine récupère les chutes de film sur le côté.

Domaines d’utilisation de la soudeuse latérale automatique A450

La soudeuse latérale automatique A450 est utilisée dans des secteurs comme le bois, la quincaillerie, l’alimentaire, la pharmacie et l’électronique. Elle convient aux lignes de conditionnement de moyenne à grande cadence où les produits doivent être emballés sous film rétractable pour la protection, la présentation ou la constitution de lots. Les produits typiques sont des articles longs et étroits comme des profilés, plateaux, cartons et multipacks qui respectent les dimensions de la machine.

La machine s’intègre souvent après les étapes de production ou d’assemblage et avant un tunnel de rétraction. Elle peut être installée en ligne automatisée ou utilisée seule pour des lots ou en continu. Sa capacité à traiter des produits de longueurs et formes variées la rend adaptée aux opérations avec des formats changeants.

Caractéristiques techniques

Soudeuse latérale A450 en vidéo

▶

Ce que la soudeuse latérale apporte à votre conditionnement

• Toute longueur. La soudure latérale suit le colis, donc les objets longs sont emballés aussi facilement que les courts.
• Jusqu’à 30 colis par minute. Le colis est alimenté, emballé, soudé et coupé sans opérateur intermédiaire.
• Poste de travail propre. Le film découpé sur le côté est enroulé sur une bobine de récupération.

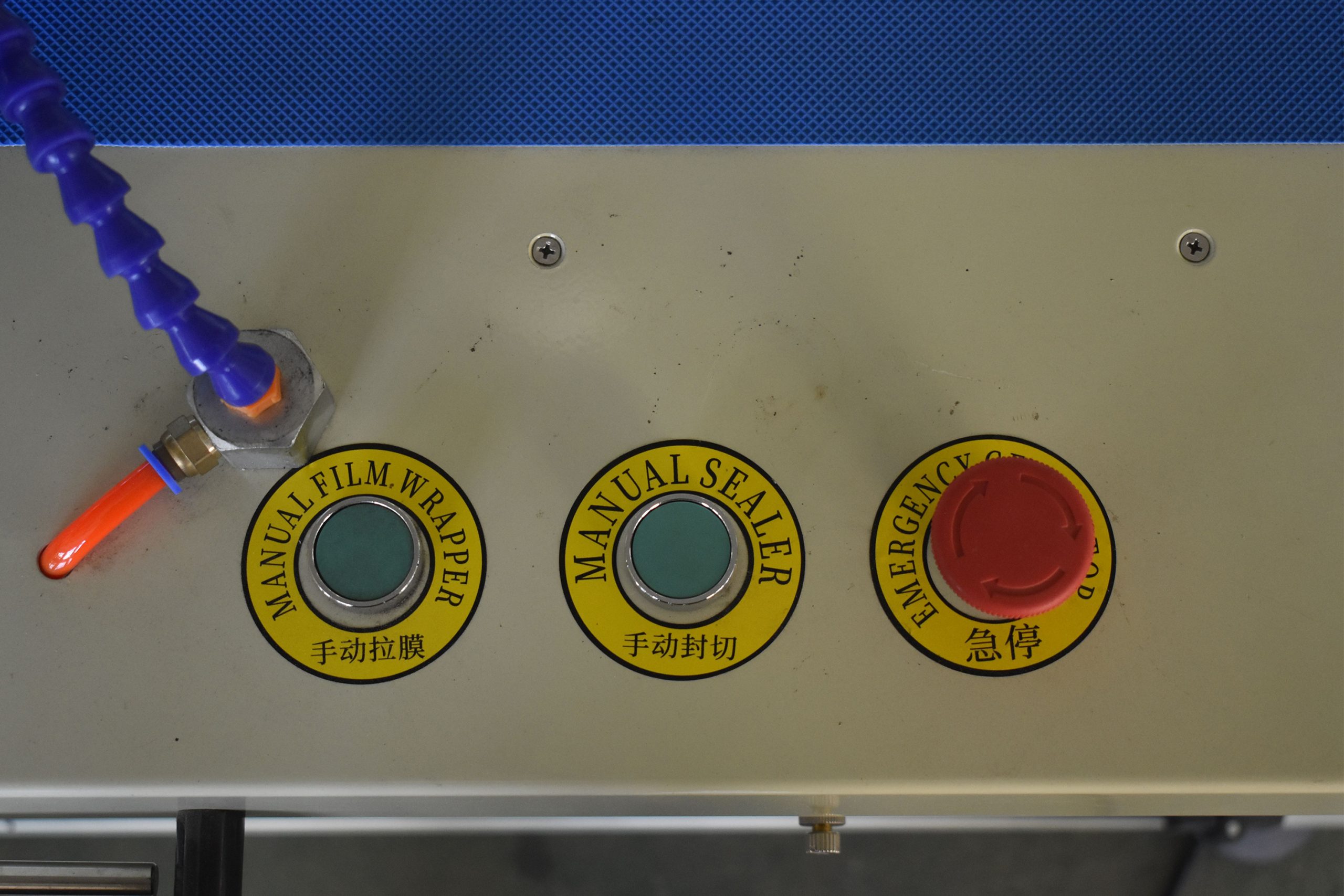

• Réglage sur écran tactile. Temps de soudure, avance du film et vitesse de coupe se règlent sur le panneau opérateur ; une page manuelle permet d’actionner chaque fonction pour le réglage.
• Deux modes de détection du colis. Une cellule photoélectrique verticale ou horizontale, sélectionnée dans les paramètres.
• Trois types de film. PE, POF ou PVC, 0,015–0,10 mm.

Film, soudure et commandes

• Soudeuse latérale automatique avec soudure latérale continue et soudure transversale
• Longueur de colis illimitée, hauteur inférieure à 150 mm, largeur + hauteur inférieures à 420 mm
• Colis minimum 50 × 50 × 20 mm
• Jusqu’à 30 colis par minute, vitesse de soudure jusqu’à 15 m/min
• Film PE, POF ou PVC replié, 0,015–0,10 mm
• Couteau entraîné par servomoteur, température de soudure d’environ 180 °C
• Détection photoélectrique verticale ou horizontale
• Roue d’enroulement des chutes de film, réglage de la hauteur et de la largeur du film
• Panneau tactile avec page manuelle et réglages des paramètres
• 220 V, 50/60 Hz, 1,35 kW ; air comprimé env. 0,5 MPa

Comment utiliser la soudeuse latérale A450

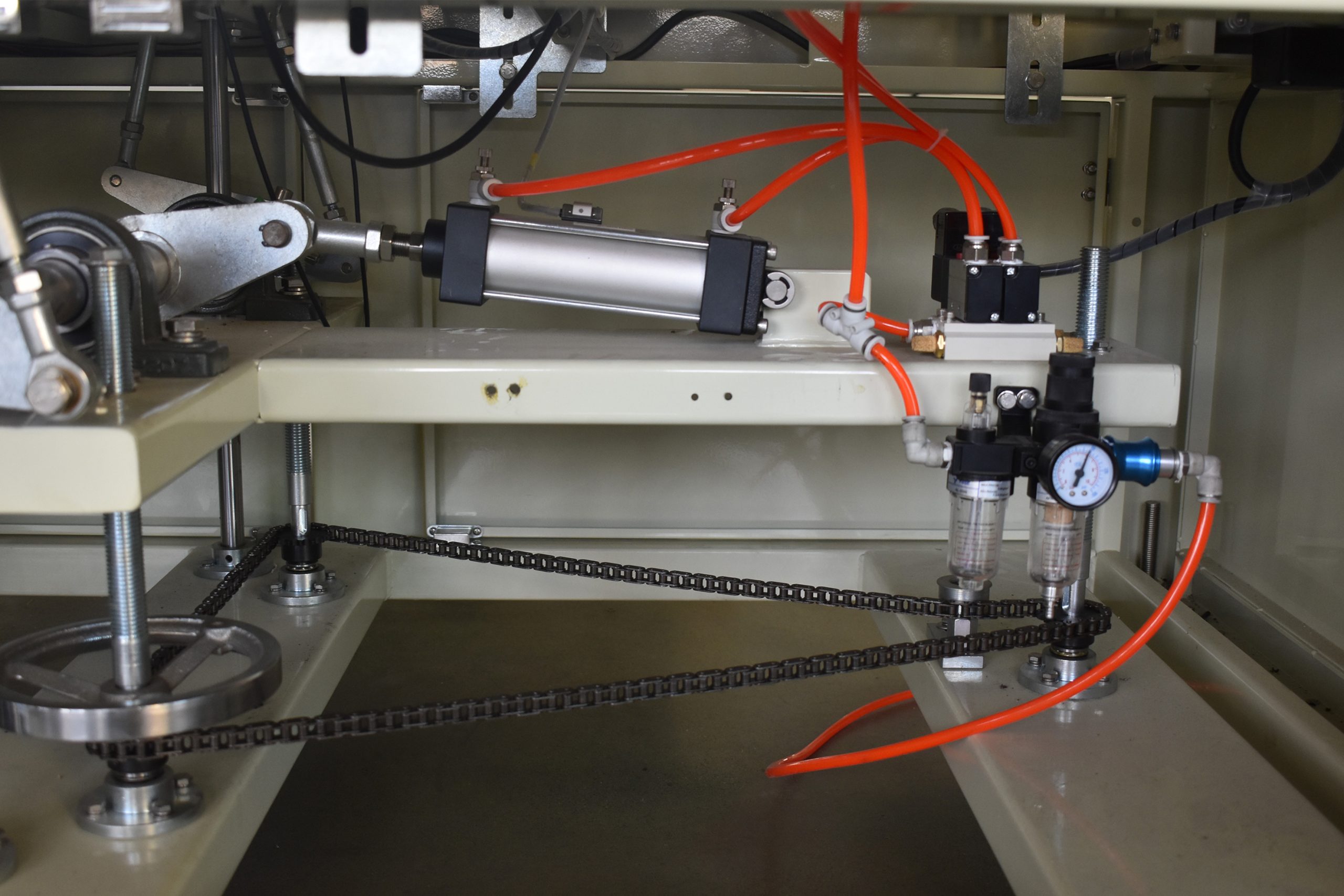

1. Branchez l’air comprimé (tuyau de 10 mm) et vérifiez que le manomètre indique environ 5 kg/cm².
2. Placez le film replié au centre sur le support de film, côté ouvert vers la machine, puis faites-le passer sur le triangle de film ; la largeur du film correspond à la largeur du colis plus deux fois sa hauteur, plus 50 mm.
3. Réglez la hauteur du convoyeur avec la manivelle et la largeur avec la poignée de tirage selon la taille du colis.
4. Mettez sous tension, laissez les couteaux de soudure atteindre leur température et choisissez la détection verticale ou horizontale.
5. Lancez le mode automatique : la machine emballe, soude et coupe chaque colis, puis l’envoie vers le tunnel de rétraction.

Réglages et entretien

• Température de soudure. Environ 180 °C ; elle dépend de l’épaisseur du film et de la température ambiante.
• Temps de soudure. 0–3 s, à régler sur le panneau avec l’avance du film et la vitesse du couteau.
• Largeur du film. Largeur du colis + 2 × hauteur du colis + 50 mm.
• Air. Le manomètre indique environ 5 kg/cm² ; l’alimentation ne doit pas dépasser 6 kg/cm² en fonctionnement.
• Entretien quotidien. Nettoyez le couteau de soudure avec un chiffon doux pendant qu’il est encore chaud et vidangez régulièrement l’eau du filtre à air.

Choisir et utiliser la soudeuse latérale automatique A450 : points à vérifier

Avant de choisir la A450, vérifiez la taille et la forme de vos produits, le type et l’épaisseur du film rétractable utilisé, ainsi que l’espace disponible pour l’installation. Les produits irréguliers ou instables peuvent nécessiter des guides ou des plateaux pour une alimentation régulière.

Les erreurs courantes incluent l’utilisation d’un film trop étroit ou trop épais pour le produit, un mauvais réglage de la température ou du temps de soudure, ou le manque de nettoyage régulier des couteaux de soudure. Pour éviter les arrêts, vérifiez l’enfilage du film et gardez la zone de soudure propre. Lors d’un changement de format, ajustez le convoyeur et les guides de film pour éviter les blocages ou les soudures défectueuses.

Avant de commander une soudeuse latérale

Le prix est affiché sur cette page. Quelques détails déterminent si la machine convient à votre conditionnement : vérifiez-les avant de commander, ou envoyez-les-nous et nous les examinerons avec vous.

• Taille du colis. Hauteur inférieure à 150 mm, largeur + hauteur inférieures à 420 mm, longueur quelconque ; au moins 50 × 50 × 20 mm.
• Film. Film PE, POF ou PVC plié au centre, épaisseur de 0,015 à 0,10 mm.
• Rétraction. La soudeuse latérale emballe et soude ; un tunnel de rétraction rétracte le film ensuite.
• Raccordements. 220 V, 50/60 Hz, 1,35 kW et air comprimé.
• Livraison. En caisse de 182 × 100 × 159 cm, 300 kg brut ; la machine pèse 260 kg.
