Banderoleuse à bras tournant SMARTWRAP-RA1000 hauteur de banderolage 200 cm

Banderoleuse à bras tournant SMARTWRAP RA1000

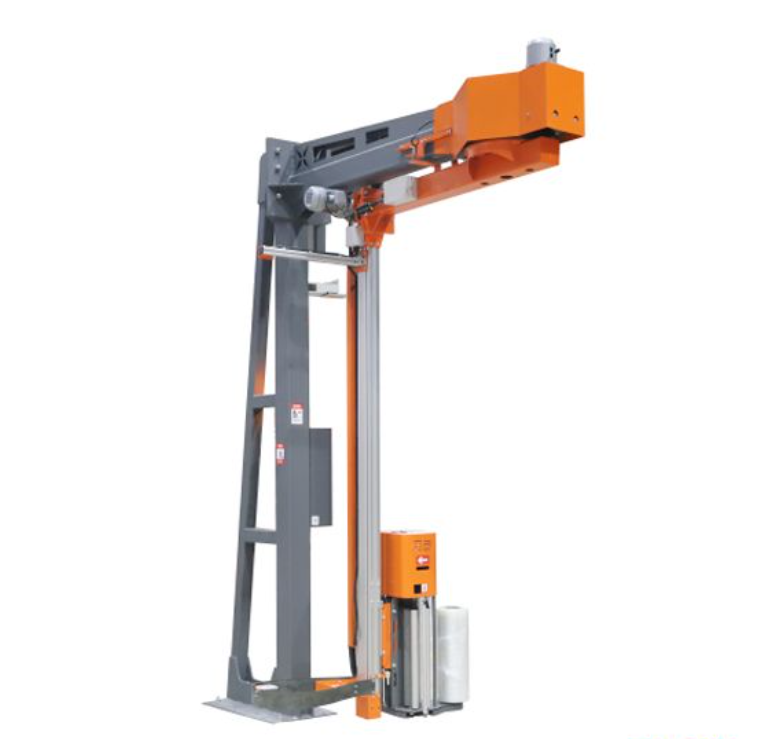

La SMARTWRAP RA1000 est une banderoleuse à bras tournant : la palette reste immobile au sol, et un bras fait tourner le chariot porte-film autour. Idéal pour les charges hautes, lourdes ou instables qui ne doivent pas être tournées.

Elle filme des palettes jusqu’à 1,2 × 1,2 m et jusqu’à 2000 mm de haut, avec un pré-étirage du film de 250 % ; la vitesse du bras est réglable de 3 à 12 tr/min.

Un capteur photo détecte le haut de la charge ; le chariot filme le bas, monte, filme le haut puis redescend. Le film est démarré et coupé à la main.

Le contrôle se fait par une carte PCB avec écran tactile X-Line, alimentation 220 V, 50/60 Hz. Dimensions de la machine : 2,68 × 1,1 × 3,1 m, poids : 600 kg.

Caractéristiques techniques

Ce que fait la banderoleuse à bras tournant

• La charge reste immobile. C’est le bras qui tourne, pas la palette, donc les charges hautes et instables ne sont pas secouées.
• Pas de plateau tournant, pas de rampe. Un transpalette ou un chariot élévateur pose la palette directement au sol sous le bras.
• Moins de film. Le pré-étirage à 250 % permet d’utiliser moins de film par palette.
• Détecte la hauteur automatiquement. Un capteur photo détecte le sommet de la charge.
• Sécurité d’utilisation. Arrêt d’urgence et pare-chocs anti-collision sous le chariot porte-film.
• 25 à 30 palettes par heure. Selon la charge et le programme de banderolage.

Bras, chariot porte-film et commandes

• Banderoleuse à bras tournant, palette posée au sol
• Palette jusqu’à 1,2 × 1,2 m, hauteur de banderolage jusqu’à 2000 mm
• Pré-étirage 250 %, film 500 mm de large, rouleau jusqu’à 250 mm
• Vitesse du bras 3 à 12 tr/min, réglable
• Jusqu’à 25 à 30 palettes par heure
• Cellule photoélectrique pour la hauteur de la charge, force de banderolage réglable
• Commande par carte électronique, écran tactile X-Line

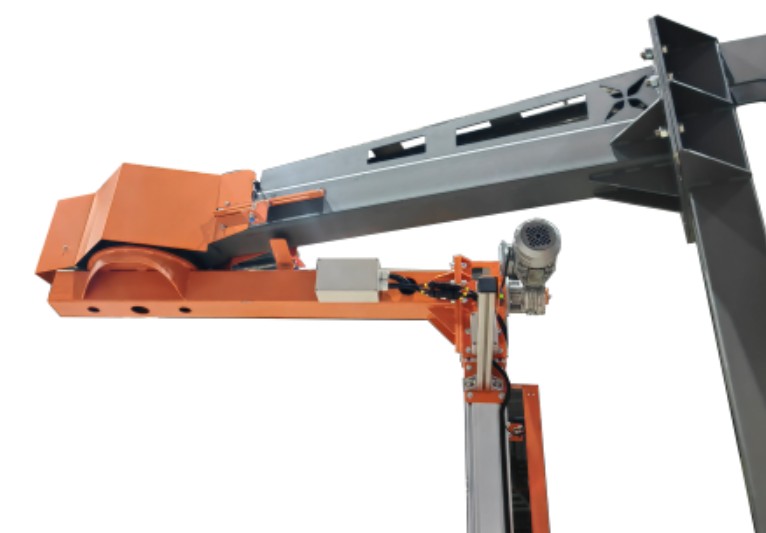

• Entraînement du bras par couronne d’orientation, entraînement du chariot par courroie
• Capteurs SICK, Autonics et OMRON, appareillage Schneider
• 220 V, 50/60 Hz ; machine 2,68 × 1,1 × 3,1 m, 600 kg

Comment utiliser la SMARTWRAP-RA1000

1. Placez le rouleau de film sur le chariot et enfilez le film comme indiqué sur le schéma du chariot, côté adhérent vers la charge.
2. Posez la palette au sol sous le bras avec un transpalette ou un chariot élévateur, puis quittez la zone.
3. Attachez l’extrémité du film à la palette.
4. Sélectionnez le programme sur l’écran tactile et démarrez : le bras tourne et le chariot monte et descend pour banderoler.
5. Quand le bras revient à sa position de départ, coupez le film à la main et retirez la palette.

Réglages et entretien

• Force de banderolage. Réglable sur l’écran tactile : plus serré pour les charges lourdes, plus souple pour les cartons légers.
• Tours en bas et en haut. À régler sur l’écran tactile, pour bien fixer la base et le dessus de la palette à la charge.
• Sécurité. Vérifiez l’arrêt d’urgence et le pare-chocs anti-collision chaque jour ; personne ne doit se trouver sous le bras.
• Nettoyage. Un chiffon sec ou un détergent neutre, jamais de solvants ni d’essence.
• Galets du chariot. Si le film glisse, nettoyez les galets avec de l’alcool.
• Graissage et contrôles. Graissez les chaînes et roulements ; contrôlez la courroie dans la colonne et la couronne d’orientation du bras, selon le planning du manuel.

Choisir et installer la banderoleuse à bras tournant SMARTWRAP-RA1000

Vérifiez que l’espace au-dessus de la machine est dégagé de tout obstacle et que le sol est plat et capable de supporter le poids de la machine.

Pour éviter les arrêts, veillez à ce que tous les capteurs restent exempts de poussière et de débris. Pour l’intégration dans une ligne de conditionnement, organisez le flux de travail afin que les palettes puissent entrer et sortir sans croiser la trajectoire du bras.

Avant de commander

Le prix est affiché sur cette page. Quelques détails déterminent si la machine convient à vos palettes : vérifiez-les avant de commander, ou envoyez-les-nous et nous les examinerons avec vous.

• Vos palettes. Jusqu’à 1,2 × 1,2 m et 2000 mm de haut.
• Film. Film étirable de 500 mm de large, sur rouleaux jusqu’à 250 mm de diamètre.
• Espace. 2,68 × 1,1 m au sol et 3,1 m de hauteur, plus le passage du bras autour de la palette.
• Alimentation. 220 V, 50/60 Hz.
• Poids. La machine pèse 600 kg.
