Ligne de conditionnement de cartons LINEBOX-03 – 720 boîtes/h

Ligne d’emballage de boîtes LINEBOX-03

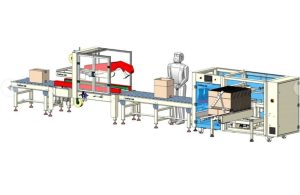

La ligne d’emballage de boîtes LINEBOX-03 est une solution automatisée intégrée conçue pour des opérations efficaces et régulières de formage, fermeture et convoyage de cartons dans les environnements industriels d’emballage. Elle combine quatre modules coordonnés – une formeuse de caisses automatique, un convoyeur à rouleaux motorisé, un convoyeur à rouleaux non motorisé et une fermeuse de boîtes automatique – afin de rationaliser le processus de montage, transfert et fermeture jusqu’à 720 boîtes par heure. La ligne convient aux secteurs de la fabrication, de la logistique, du e-commerce et de l’agroalimentaire nécessitant un flux continu d’emballage de cartons. Construite en acier haute résistance et équipée de mécanismes de pliage à commande servo, le système garantit une production régulière tout en minimisant l’intervention humaine. La configuration modulaire permet à chaque section de fonctionner en parfaite synchronisation, assurant un débit équilibré et réduisant les arrêts. Grâce à son système de commande à base de PLC, une vitesse de convoyeur de 18 m/min et une emprise compacte de 6 m × 2 m, la LINEBOX-03 offre aux entreprises une solution économique, durable et facile à entretenir pour la manutention et la fermeture automatisées de cartons.

Vidéo de la ligne d’emballage de boîtes LINEBOX-03

▶

FAQ de la ligne d’emballage de boîtes LINEBOX-03

1. Quelle est la capacité de production de la ligne d’emballage de boîtes ?
   La ligne produit environ 720 boîtes par heure, soit 12 boîtes par minute, selon la taille des cartons et l’efficacité de l’opérateur.
2. Quelles dimensions de cartons sont prises en charge par le système ?
   Il prend en charge des cartons de 200–500 mm de longueur, 200–400 mm de largeur et 150–350 mm de hauteur. Ces limites garantissent un transfert fluide à travers chaque module.
3. Quels types de ruban peuvent être utilisés pour la fermeture ?
   La fermeuse fonctionne avec du ruban BOPP ou Kraft de 48–60 mm de largeur, mandrin intérieur standard 75 mm, adapté à la plupart des matériaux d’emballage industriels.
4. Quelles utilités sont nécessaires pour faire fonctionner la ligne d’emballage de boîtes ?
   La ligne fonctionne sur une alimentation électrique AC 220 V / 50 Hz / monophasée et nécessite de l’air comprimé à 0,6–0,8 MPa pour les fonctions pneumatiques de la formeuse de caisses.
5. Combien d’opérateurs sont nécessaires ?
   Un seul opérateur est généralement requis pour charger les découpes de cartons et superviser le fonctionnement. Pour une production à plus grand volume, un deuxième opérateur peut aider au chargement des produits ou à la palettisation.
6. Combien de temps faut-il pour changer de format de carton ?
   Le changement entre les formats de carton s’effectue en 3 à 5 minutes à l’aide de volants manuels ou de réglages pneumatiques. Les préréglages de formats enregistrés simplifient les configurations répétitives.
7. La ligne peut-elle être intégrée à une automatisation existante ?
   Oui, le système dispose d’un design modulaire et peut être connecté à des lignes amont de remplissage, d’étiquetage, de pesage ou de palettisation via des interfaces mécaniques et PLC standard.
8. Quel est l’espace total nécessaire pour l’installation ?
   La ligne complète nécessite environ 6,1 mètres de longueur et 2,1 mètres de largeur, avec un dégagement opérationnel d’au moins 1 mètre pour un accès et une maintenance en toute sécurité.
9. Quel entretien régulier est recommandé ?
   L’entretien courant comprend la lubrification des rouleaux, l’inspection des courroies et le nettoyage des capteurs. Les filtres pneumatiques et les têtes de pose de ruban doivent être vérifiés chaque semaine pour garantir un fonctionnement continu.
10. Quel est le retour sur investissement (ROI) attendu ?
    En automatisant le formage, la fermeture et le convoyage, la ligne réduit considérablement la main-d’œuvre manuelle et le gaspillage de matériaux, atteignant généralement un ROI en 12 à 18 mois dans des environnements de production moyens à grands.

Caractéristiques techniques de la ligne d’emballage de boîtes LINEBOX-03

ROI – Efficacité opérationnelle de la ligne d’emballage de caisses LINEBOX-03

La ligne d’emballage de boîtes réduit les besoins en main-d’œuvre et augmente la régularité de l’emballage. En automatisant le formage, la fermeture et le transfert des cartons, elle limite le nombre d’opérateurs traditionnellement nécessaires pour l’assemblage manuel. Avec une capacité de production moyenne de 720 boîtes par heure, les entreprises peuvent réaliser d’importantes économies par unité sur le long terme. La formeuse de caisses à commande servo garantit un pliage précis et une application correcte de l’adhésif, évitant ainsi le gaspillage de cartons et les pertes de matériaux. L’intégration d’un système de convoyeur motorisé à vitesse réglable soutient un flux de travail continu et prévient les goulets d’étranglement. L’investissement est rapidement rentabilisé grâce à l’amélioration du débit, la réduction des arrêts et l’optimisation de la répartition du personnel, avec un ROI estimé entre 12 et 18 mois pour des opérations de volume moyen.

Caractéristiques clés et avantages de la ligne d’emballage de caisses LINEBOX-03

La ligne d’emballage de boîtes offre des fonctionnalités qui améliorent directement la productivité et la fiabilité. Sa formeuse de caisses automatique assure une ouverture précise des cartons et le pliage des rabats inférieurs grâce à un mouvement assisté par servo. La fermeuse automatique RUBBER applique le ruban efficacement avec une pression constante, garantissant une fermeture professionnelle. Le convoyeur RC2M-D assure un déplacement stable à 18 m/min, tandis que le convoyeur passif RC1M sert de zone tampon pour s’adapter aux variations de vitesse d’emballage. La structure modulaire permet de remplacer chaque section individuellement ou d’envisager une extension future sans modifier l’ensemble de la ligne. Construite avec des rouleaux en acier à faible bruit, des châssis robustes et un système de commande PLC, elle garantit une longue durée de vie et un entretien minimal. Le résultat : moins d’intervention humaine, moins d’erreurs et une fiabilité accrue du processus pour une exploitation industrielle continue.

Comment utiliser la ligne d’emballage de caisses LINEBOX-03

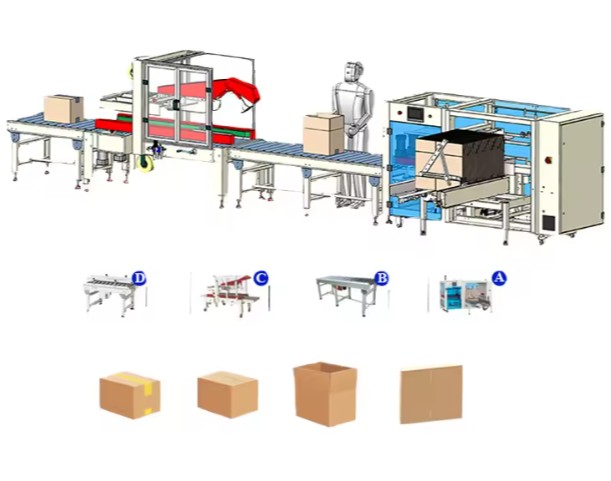

L’utilisation de la ligne d’emballage de boîtes LINEBOX-03 nécessite peu d’intervention manuelle. Les opérateurs chargent les découpes de cartons à plat dans le magasin de la formeuse AUTOBOX10, qui extrait, ouvre et plie automatiquement les rabats inférieurs. Les cartons formés sont transférés via le convoyeur motorisé vers la station de remplissage, où les produits sont placés à l’intérieur. Après remplissage, le carton passe dans la fermeuse automatique RUBBER, où les rabats supérieurs sont pliés et fermés à l’aide d’un ruban BOPP ou Kraft de 48–60 mm. Les boîtes terminées sortent par le convoyeur non motorisé RC1M, prêtes pour la palettisation ou l’expédition. Le système comprend des boutons d’arrêt d’urgence et des pieds réglables en hauteur pour une utilisation ergonomique. Une inspection régulière des courroies, de la pression d’air et des capteurs garantit un fonctionnement optimal.

Où utiliser la ligne d’emballage de caisses LINEBOX-03

La ligne d’emballage de boîtes convient aux entreprises engagées dans l’emballage à haut volume ou en continu de cartons de tailles standardisées. Les applications typiques incluent la fabrication agroalimentaire, les centres de distribution e-commerce, les usines d’assemblage électronique, les lignes de conditionnement pharmaceutique et les entrepôts logistiques. Tout site nécessitant un montage et une fermeture uniformes des cartons bénéficie de ce système. Il est particulièrement efficace pour le conditionnement secondaire ou les étapes finales d’expédition où la rapidité et la régularité sont essentielles. Les entreprises avec des volumes de commandes variables peuvent utiliser la configuration modulaire pour s’adapter facilement aux différents lots sans reconfiguration complexe.

Conception et compatibilité de la ligne d’emballage de caisses LINEBOX-03

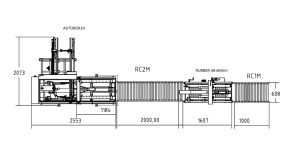

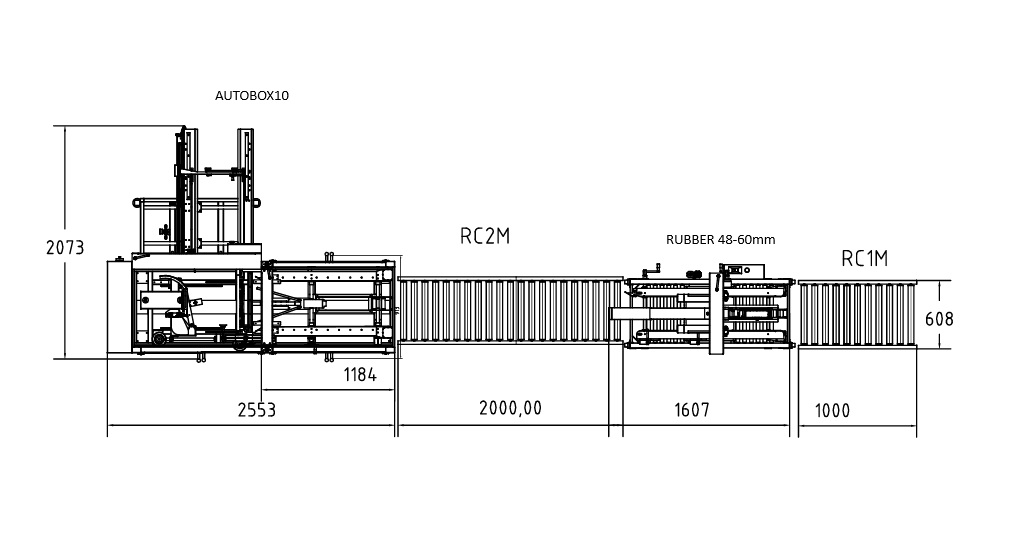

La ligne d’emballage de boîtes LINEBOX-03 présente un design compact d’environ 6095 mm de longueur totale et 2085 mm de largeur totale. La hauteur de travail de 650 mm assure une utilisation ergonomique pour le personnel debout. La structure en acier garantit la rigidité mécanique, tandis que les pieds réglables facilitent l’alignement en hauteur avec les convoyeurs existants. Le système est compatible avec des cartons de différentes qualités, y compris les boîtes en carton ondulé simple ou double cannelure. La fermeuse automatique accepte les rubans BOPP ou Kraft de 48 à 60 mm, offrant une flexibilité pour différents standards de fermeture. L’interface modulaire permet l’intégration avec des automatismes en amont ou en aval, tels que l’étiquetage, la pesée ou la palettisation.

Performance et capacités de la ligne d’emballage de caisses LINEBOX-03

La ligne d’emballage de boîtes maintient une efficacité de débit tout en assurant une qualité de fermeture constante. La formeuse de caisses à entraînement servo offre un contrôle précis du mouvement, tandis que le système PLC synchronise le timing entre les convoyeurs et la fermeuse. La ligne fonctionne de manière stable à un rythme nominal de 12 boîtes par minute, adapté aux opérations industrielles de taille moyenne. Le système d’entraînement à faible bruit (< 60 dB) réduit la fatigue des opérateurs. Le convoyeur RC2M-D dispose d’un rapport de réduction de 12,5:1 pour un équilibre optimal entre couple et vitesse. La fermeuse applique une fermeture sous pression contrôlée pour éviter toute défaillance du ruban lors du transport. Cette configuration coordonnée garantit un temps de manipulation minimal, une précision constante de l’emballage et une durée de vie prolongée de la machine.

Sécurité et durabilité de la ligne d’emballage de caisses LINEBOX-03

La ligne d’emballage de boîtes LINEBOX-03 intègre plusieurs dispositifs de sécurité pour protéger les opérateurs et garantir la fiabilité à long terme. Chaque module est équipé de boutons d’arrêt d’urgence et de carters de sécurité transparents pour empêcher l’accès aux pièces en mouvement. Les systèmes pneumatiques comprennent des régulateurs de pression et des filtres à air pour assurer un fonctionnement contrôlé et sécurisé. La construction robuste en acier et les surfaces thermolaquées renforcent la résistance à la corrosion dans les environnements industriels. Les composants électriques sont conformes aux normes de sécurité CE, garantissant le respect de la réglementation européenne. Conçue pour fonctionner 24h/24, la ligne est pensée pour supporter des cycles prolongés sans perte de performance, ce qui la rend adaptée aux lignes de production exigeantes.

Réglages et maintenance de la ligne d’emballage de caisses LINEBOX-03

La ligne d’emballage de boîtes nécessite peu de réglages pour le fonctionnement courant. Les changements de format de carton s’effectuent par volant manuel ou réglages pneumatiques sur les modules formeuse et fermeuse. Les opérateurs peuvent changer de format en quelques minutes sans outils. La maintenance préventive comprend la lubrification des rouleaux, l’inspection des courroies et capteurs et le contrôle de la tension du ruban. L’interface de commande fournit des alertes de diagnostic et des compteurs de cycles pour la planification de la maintenance. Grâce à sa conception à faible usure et à ses composants accessibles, les arrêts pour entretien sont minimes. Le respect des procédures standard de maintenance garantit une efficacité maximale et prolonge la durée de vie globale du système.

Acheter la ligne d’emballage de boîtes LINEBOX-03

Pour acheter la ligne d’emballage de boîtes LINEBOX-03, vous pouvez choisir la configuration souhaitée et cliquer sur AJOUTER AU PANIER pour une commande directe ou sur OBTENIR UNE OFFRE afin de recevoir un devis personnalisé selon vos besoins de production. Ce système offre une méthode éprouvée pour réduire l’effort d’emballage manuel, améliorer le débit et optimiser la présentation des cartons. Sa combinaison de précision d’ingénierie, efficacité énergétique et conception modulaire en fait un investissement stratégique pour toute entreprise souhaitant moderniser ses opérations d’emballage. Avec un service après-vente fiable et des pièces de rechange disponibles, la LINEBOX-03 garantit un fonctionnement continu et une valeur durable pour les utilisateurs industriels.
