Filmeuse palette avec imprimante d’étiquettes SMARTWRAP X2 avec balance | 2000 kg, hauteur de banderolage jusqu’à 3000 mm

Filmeuse SMARTWRAP X2 avec balance et imprimante d’étiquettes

La SMARTWRAP X2 est une filmeuse à plateau tournant avec balance et imprimante d’étiquettes : la palette est placée sur le plateau tournant à l’aide d’un gerbeur ou d’un transpalette, la machine pèse la charge et l’emballe avec du film étirable en un seul cycle, sans que l’opérateur ne doive faire le tour de la palette avec un rouleau de film.

La machine est configurée selon vos palettes : plateau tournant 1500, 1650, 1800, 2000 ou 2200 mm et hauteur de banderolage 2200, 2600 ou 3000 mm. Chaque version supporte jusqu’à 2000 kg et filme jusqu’à 30 palettes par heure. La colonne ne fait que 2000 mm de haut pour un banderolage de 2200 mm, ce qui permet à la machine de passer sous un plafond bas.

Le film est étiré mécaniquement entre les rouleaux lors de l’application sur la charge, ce qui assure un maintien optimal sans que l’opérateur n’ait à tirer le rouleau à la main.

La balance intégrée pèse la charge pendant le banderolage, il n’est donc pas nécessaire d’avoir une station de pesage séparée. L’imprimante d’étiquettes imprime le poids directement sur une étiquette, ainsi la palette sort de la machine pesée, filmée et étiquetée en un seul cycle.

Où la SMARTWRAP X2 est-elle utilisée ?

La SMARTWRAP X2 est utilisée dans les entrepôts, la logistique et la production qui expédient des marchandises palettisées et nécessitent la capture du poids au moment du banderolage. Elle convient aux zones d’expédition, centres de distribution et lignes de production où chaque palette doit être stabilisée, pesée et étiquetée avant de quitter l’atelier.

Cette filmeuse est choisie pour les opérations traitant un flux régulier de palettes standard et hors format, y compris les charges lourdes, denses ou mixtes.

Caractéristiques techniques

Ce que la filmeuse apporte à votre expédition

• Pesage et banderolage en un seul cycle. La balance est sous le plateau tournant, donc la palette est pesée là où elle est filmée, sans pont-bascule ni deuxième manutention.
• Film maintenu à une tension régulière. L’étirage mécanique garde le film bien serré sur la charge, cycle après cycle, sans que l’opérateur tienne le rouleau.
• Le poids est imprimé sur une étiquette. L’étiquette est posée directement sur la palette, comme le demandent les transporteurs ou les entrepôts.
• Adaptée à vos palettes. Cinq diamètres de plateau tournant et trois hauteurs de banderolage, la machine est commandée selon vos charges réelles.

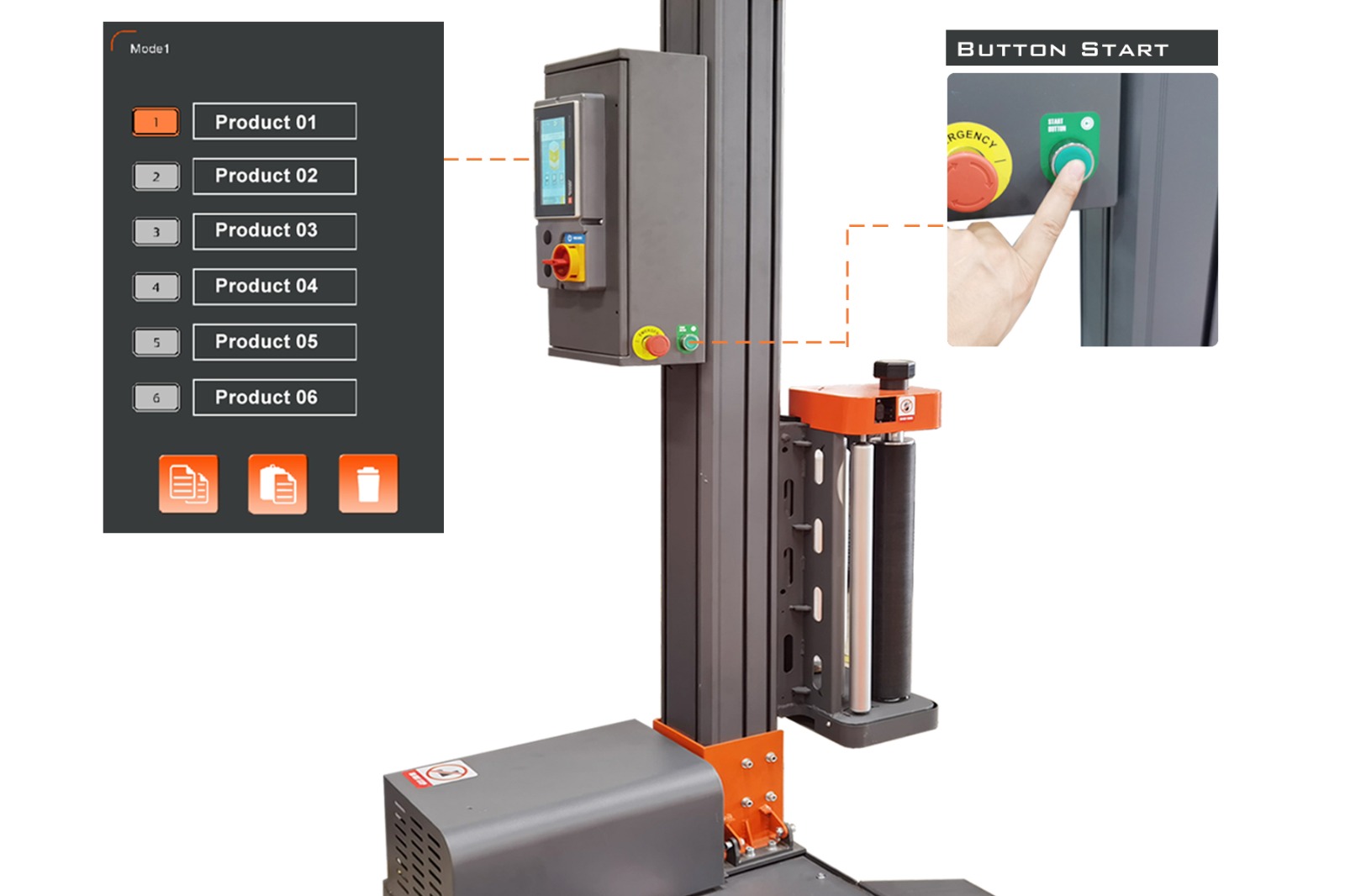

• Réglée une fois, reproduite par tous. Six programmes sur l’écran tactile et un démarrage à un bouton, pour que chaque équipe filme de la même façon.
• Elle détecte la hauteur de la charge. Un capteur photoélectrique SICK détecte le haut de la palette, donc le film n’est pas appliqué dans le vide au-dessus.

Plateau tournant, chariot porte-film et commandes

• Plateau tournant 1500, 1650, 1800, 2000 ou 2200 mm
• Hauteur de banderolage 2200, 2600 ou 3000 mm
• Charge maximale 2000 kg, plateau tournant hauteur 81 mm
• Balance intégrée et imprimante d’étiquettes
• Étirement mécanique
• Film étirable 500 mm de large, 14 microns, mandrin 76 mm
• Plateau tournant 0–12 tr/min et chariot porte-film 0–5,9 m/min, tous deux réglables
• Jusqu’à 30 palettes par heure
• Écran tactile, 6 programmes de banderolage, démarrage par un bouton
• Capteur photoélectrique de hauteur SICK (Allemagne)
• Colonne en profilé d’aluminium et acier avec levage à double chaîne
• Démarrage et arrêt progressifs, arrêt d’urgence, dispositif anti-écrasement et anti-chute sous le chariot

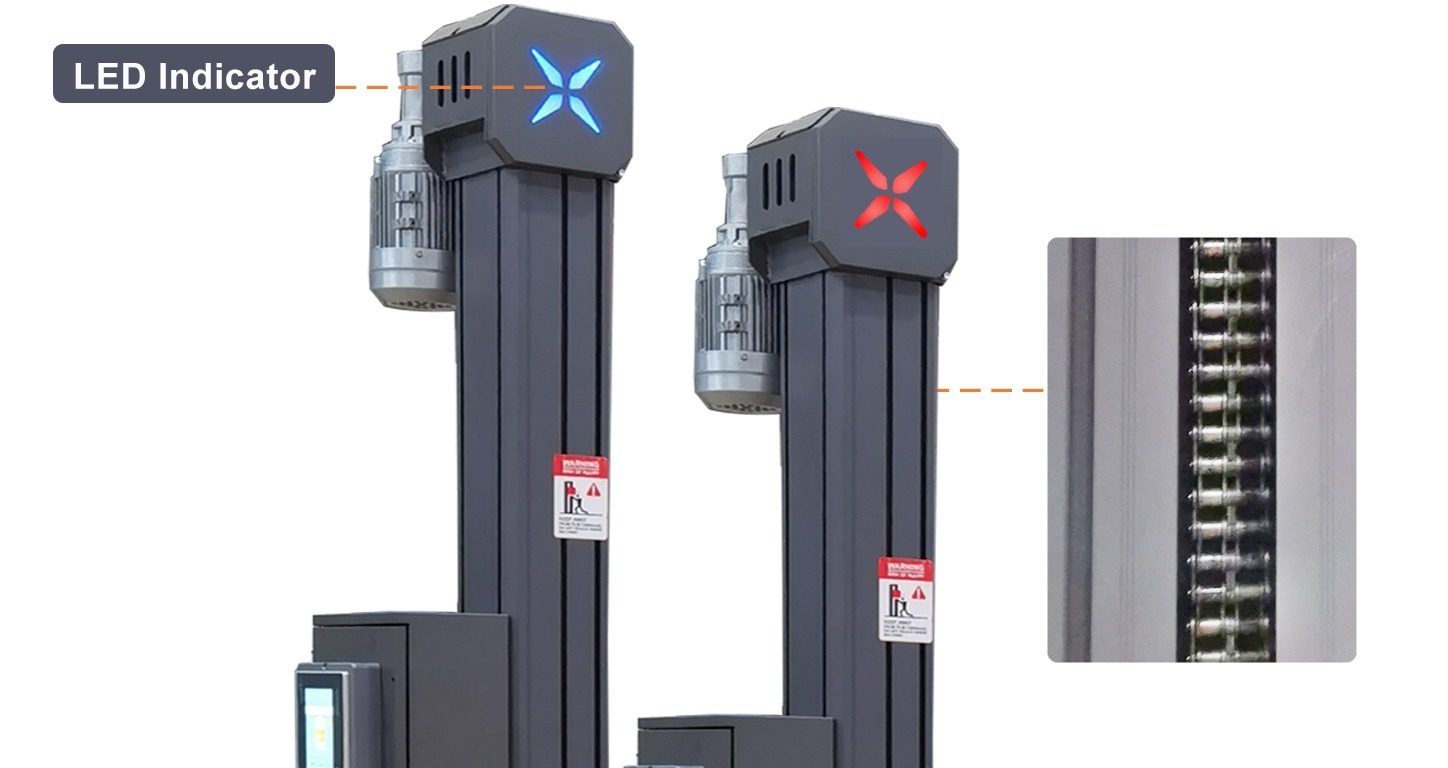

• Voyant LED tricolore et retour à la position de départ après chaque cycle
• 220 V, 50/60 Hz, monophasé, 10 A, 1,2 kW ; bruit 75 dB

Utilisation de la SMARTWRAP X2 pendant une journée de travail

L’opérateur doit vérifier que le bon film est chargé, que le plateau tournant et les rouleaux sont exempts de débris, et que la balance affiche un poids exact.

Comment utiliser la filmeuse SMARTWRAP X2

1. Placez le rouleau de film étirable de 500 mm de large sur le chariot porte-film et faites passer le film entre les rouleaux.
2. Allumez la machine et choisissez l’un des six programmes sur l’écran tactile, ou réglez la vitesse du plateau, la vitesse du chariot et le nombre de tours en haut et en bas pour cette charge.
3. Amenez la palette sur le plateau tournant avec un gerbeur ou un transpalette et fixez l’extrémité du film à la charge.
4. Appuyez sur démarrer. La machine pèse la charge, fait tourner la palette et la filme du bas vers le haut puis redescend, selon le programme choisi.
5. Coupez le film à la fin du cycle et retirez la palette. Le poids est imprimé sur l’étiquette.

Réglages et maintenance

• Programmes. Six programmes sont enregistrés sur l’écran tactile : nombre de tours en bas et en haut, vitesse du plateau et du chariot pour chaque type de charge.
• Tension du film. Réglez-la selon la charge : assez élevée pour maintenir la palette, assez basse pour ne pas écraser le contenu.
• Film. Film étirable de 500 mm de large et 14 microns d’épaisseur sur mandrin de 76 mm. Un film plus épais maintient mieux, un film plus fin coûte moins cher par palette, la machine accepte les deux.
• Balance. La balance fait partie de la machine et ne nécessite pas de poste séparé ; vérifiez-la de temps en temps avec un poids connu.
• Maintenance. Éteignez la machine avant toute intervention. Gardez le plateau tournant et les rouleaux propres, sans film ni poussière, et vérifiez régulièrement la chaîne de la colonne et les dispositifs de sécurité.

Pour éviter les erreurs courantes, assurez-vous que la palette est entièrement posée sur le plateau tournant et ne dépasse pas la charge maximale. Sélectionnez la bonne hauteur de banderolage et la bonne tension du film pour les marchandises. Vérifiez que l’imprimante d’étiquettes contient suffisamment d’étiquettes et qu’elle est bien chargée. Gardez la zone autour de la machine dégagée pour un chargement et un déchargement en toute sécurité.

Avant de commander une filmeuse

Le prix affiché dépend du plateau tournant et de la hauteur de banderolage, veuillez donc les choisir avant de commander. Quelques détails déterminent la version adaptée à votre expédition : vérifiez-les ou envoyez-les-nous et nous les examinerons ensemble.

• Taille de la palette. Le plateau tournant mesure 1500, 1650, 1800, 2000 ou 2200 mm. Il doit supporter toute la palette, y compris tout ce qui dépasse.
• Hauteur de charge. Hauteur de banderolage 2200, 2600 ou 3000 mm ; la colonne mesure 2000, 2400 ou 2800 mm de haut, donc une hauteur de banderolage plus élevée nécessite aussi un plafond plus élevé.
• Poids. Jusqu’à 2000 kg par palette. La balance pèse la charge pendant le cycle et l’imprimante appose le poids sur une étiquette.
• Alimentation. 220 V, 50/60 Hz, monophasé, 10 A, 1,2 kW. Prise ordinaire, pas d’air comprimé.
• Espace. Avec le plateau tournant de 1500 mm et la colonne de 2000 mm, la machine mesure 2444 × 1500 × 2100 mm et pèse 530 kg. La longueur correspond au plateau tournant plus 944 mm, la largeur au plateau tournant et la hauteur à la colonne plus 100 mm, donc un plateau plus grand nécessite un emplacement plus long et plus large. Prévoyez de la place autour pour un gerbeur ou un transpalette.
