Filmeuse pré-étirage SMARTWRAP X2 avec balance et imprimante | 2000 kg, hauteur d’enrubannage jusqu’à 3000 mm

Filmeuse pré-étirage SMARTWRAP X2 avec balance et imprimante d’étiquettes

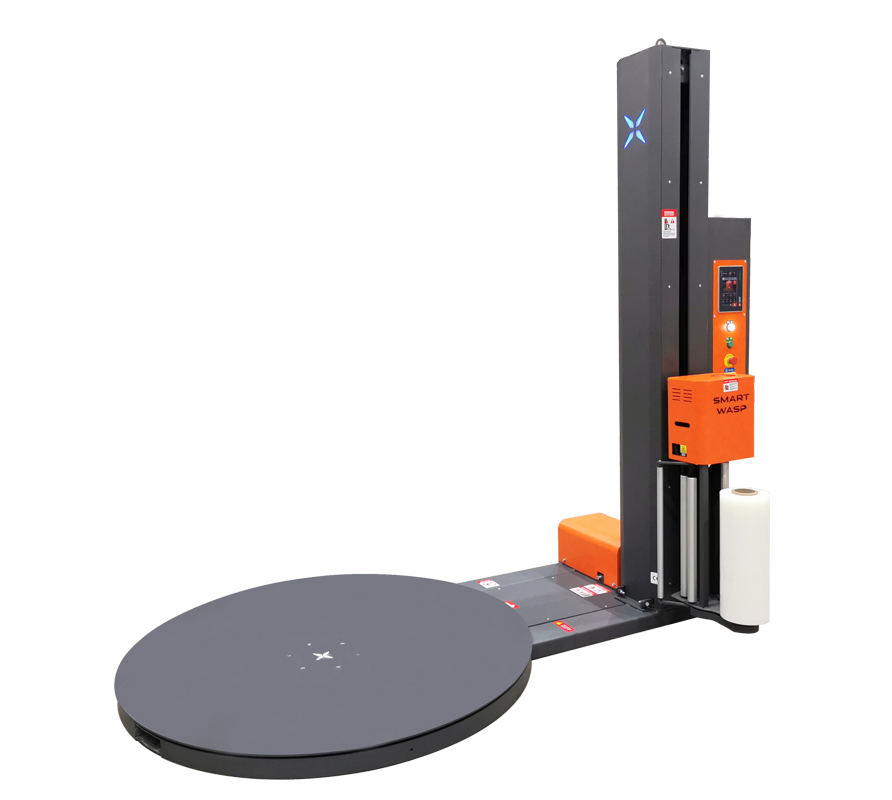

La SMARTWRAP X2 pré-étirage est une filmeuse à plateau tournant avec balance et imprimante d’étiquettes : la palette est placée sur le plateau tournant à l’aide d’un gerbeur ou d’un transpalette, la machine pèse la charge et l’enrubanne de film étirable en un seul cycle, sans que l’opérateur ait à faire le tour de la palette avec un rouleau de film.

La machine est configurée pour vos palettes : plateau tournant 1500, 1650, 1800, 2000 ou 2200 mm et hauteur d’enrubannage 2200, 2600 ou 3000 mm. Chaque version supporte jusqu’à 2000 kg et enrubanne jusqu’à 30 palettes par heure. La colonne ne fait que 2000 mm de haut pour un enrubannage de 2200 mm, ce qui permet d’installer la machine sous un plafond bas.

Le film est étiré avant d’être appliqué sur la charge : pré-étirage motorisé de 250 % (jusqu’à 350 %) permet à un mètre de film de couvrir deux mètres cinquante de palette, ce qui prolonge la durée d’un rouleau et assure une tension régulière du film sur la charge.

La balance intégrée pèse la charge pendant l’enrubannage, il n’est donc pas nécessaire d’avoir une station de pesée séparée. L’imprimante d’étiquettes imprime le poids directement sur une étiquette, ainsi la palette sort de la machine pesée, filmée et étiquetée en un seul cycle.

Où utiliser la SMARTWRAP X2 pré-étirage

La SMARTWRAP X2 pré-étirage est utilisée dans les entrepôts, centres de distribution, plateformes logistiques et sites de production qui palettisent des produits finis pour l’expédition. Elle convient aux opérations qui doivent sécuriser, peser et étiqueter les palettes en une seule étape. Les utilisateurs typiques sont les usines agroalimentaires expédiant des lots en vrac, les fabricants de matériaux de construction et de produits chimiques expédiant des palettes lourdes, ainsi que les prestataires logistiques qui doivent documenter chaque charge par le poids. La machine est particulièrement utile lorsque les palettes doivent être pesées et étiquetées avant de quitter le site ou lorsque des données d’expédition précises sont nécessaires pour la documentation de transport.

La machine s’intègre dans une ligne de conditionnement comme dernière station avant l’expédition. La balance et l’imprimante intégrées sont utilisées lorsque le poids doit être enregistré et étiqueté pour les transporteurs ou les systèmes de gestion d’entrepôt.

Caractéristiques techniques

Ce que la filmeuse apporte à votre expédition

• Pesez et filmez en un seul cycle. La balance est sous le plateau tournant, donc la palette est pesée là où elle est filmée, sans pont-bascule, sans deuxième manutention.
• Un film qui va plus loin. Pré-étirage motorisé de 250 % (jusqu’à 350 %), donc moins de rouleaux par palette et un maintien optimal.
• Le poids est imprimé sur une étiquette. L’étiquette est apposée directement sur la palette, ce qui est demandé par un transporteur ou un entrepôt.
• Adaptée à vos palettes. Cinq diamètres de plateau tournant et trois hauteurs d’enrubannage, la machine est commandée selon la charge réelle.
• Réglée une fois, répétée par tous. Six programmes sur l’écran tactile et un démarrage à un bouton, pour un enrubannage identique à chaque équipe.
• Elle détecte la hauteur de la charge. Un capteur photoélectrique SICK détecte le sommet de la palette, donc le film n’est pas appliqué dans le vide au-dessus.

Tâches de l’opérateur et déroulement sur la SMARTWRAP X2 PRE-STRETCH

L’opérateur doit vérifier que le film est bien enfilé, que la balance est dégagée et que l’imprimante d’étiquettes contient des étiquettes.

Plateau tournant, chariot porte-film et commandes

• Plateau tournant 1500, 1650, 1800, 2000 ou 2200 mm
• Hauteur d’enrubannage 2200, 2600 ou 3000 mm
• Charge maximale 2000 kg, plateau tournant hauteur 81 mm
• Balance intégrée et imprimante d’étiquettes
• Pré-étirage motorisé 250 % (max 350 %)
• Film étirable 500 mm de large, 14 microns, mandrin de 76 mm
• Plateau tournant 0–12 tours/min et chariot porte-film 0–5,9 m/min, tous deux réglables
• Jusqu’à 30 palettes par heure
• Écran tactile, 6 programmes d’enrubannage, démarrage à un bouton
• Cellule photoélectrique SICK (Allemagne) pour la détection de hauteur
• Colonne en profilé aluminium et acier avec levage à double chaîne

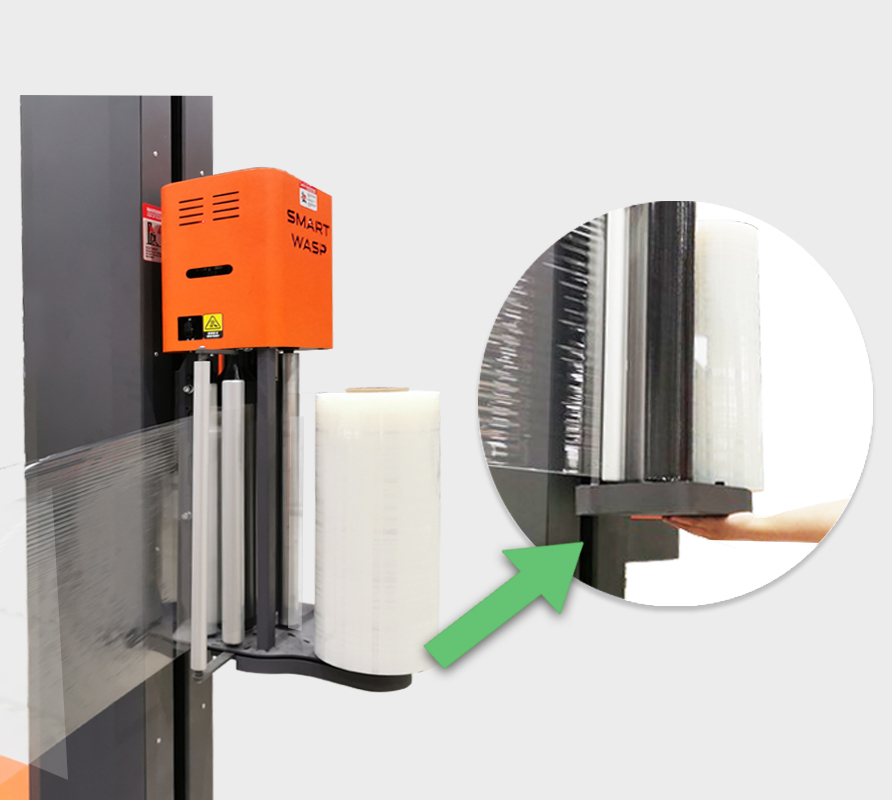

• Démarrage et arrêt progressifs, arrêt d’urgence, dispositif anti-écrasement et anti-chute sous le chariot

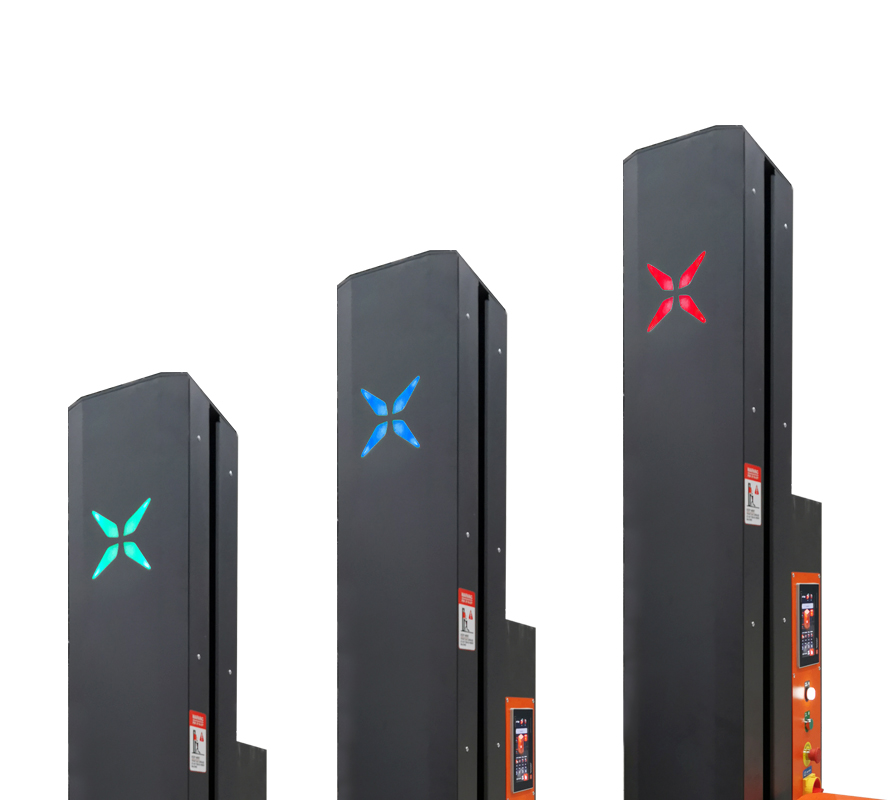

• Voyant LED tricolore et retour en position de départ après chaque cycle
• 220 V, 50/60 Hz, monophasé, 10 A, 1,5 kW ; bruit 75 dB

Comment utiliser la filmeuse SMARTWRAP X2 pré-étirage

1. Placez le rouleau de film étirable de 500 mm de large sur le chariot porte-film et faites passer le film entre les rouleaux.
2. Allumez la machine et choisissez l’un des six programmes sur l’écran tactile, ou réglez la vitesse du plateau, la vitesse du chariot et le nombre de tours en haut et en bas pour cette charge.
3. Amenez la palette sur le plateau tournant avec un gerbeur ou un transpalette et fixez l’extrémité du film à la charge.
4. Appuyez sur démarrer. La machine pèse la charge, fait tourner la palette et l’enrubanne du bas vers le haut puis redescend, selon le programme choisi.
5. Coupez le film à la fin du cycle et retirez la palette. Le poids est imprimé sur l’étiquette.

Réglages et entretien

• Programmes. Six programmes sont enregistrés sur l’écran tactile : nombre de tours en bas et en haut, vitesse du plateau et du chariot pour chaque type de charge.
• Tension du film. Réglez-la selon la charge : assez forte pour maintenir la palette, assez faible pour ne pas écraser le contenu.
• Film. Film étirable 500 mm de large et 14 microns d’épaisseur sur mandrin de 76 mm. Un film plus épais retient mieux, un film plus fin revient moins cher par palette, la machine accepte les deux.
• Balance. La balance fait partie de la machine et ne nécessite pas de poste séparé ; vérifiez-la de temps en temps avec un poids connu.
• Entretien. Éteignez la machine avant toute intervention. Gardez le plateau et les rouleaux propres, sans film ni poussière, et vérifiez régulièrement la chaîne de la colonne et les dispositifs de sécurité.

Avant de commander une filmeuse

Le prix affiché dépend du plateau tournant et de la hauteur d’enrubannage, choisissez-les avant de commander. Quelques détails déterminent la version adaptée à votre expédition : vérifiez-les, ou envoyez-les-nous et nous les examinerons avec vous.

• Taille de palette. Le plateau tournant mesure 1500, 1650, 1800, 2000 ou 2200 mm. Il doit supporter toute la palette, y compris tout ce qui dépasse.
• Hauteur de charge. Hauteur d’enrubannage 2200, 2600 ou 3000 mm ; la colonne mesure 2000, 2400 ou 2800 mm, donc une hauteur d’enrubannage plus grande nécessite aussi un plafond plus haut.
• Poids. Jusqu’à 2000 kg par palette. La balance pèse la charge pendant le cycle et l’imprimante indique le poids sur une étiquette.
• Alimentation. 220 V, 50/60 Hz, monophasé, 10 A, 1,5 kW. Prise ordinaire, pas d’air comprimé.
• Espace. Avec le plateau tournant de 1500 mm et la colonne de 2000 mm, la filmeuse mesure 2444 × 1500 × 2100 mm et pèse 550 kg. La longueur correspond au plateau tournant plus 944 mm, la largeur au plateau tournant, et la hauteur à la colonne plus 100 mm, donc un plateau plus grand nécessite un emplacement plus long et plus large. Prévoyez de la place autour pour un gerbeur ou un transpalette.
