Étiqueteuse automatique A175LB – 40-120pcs/min

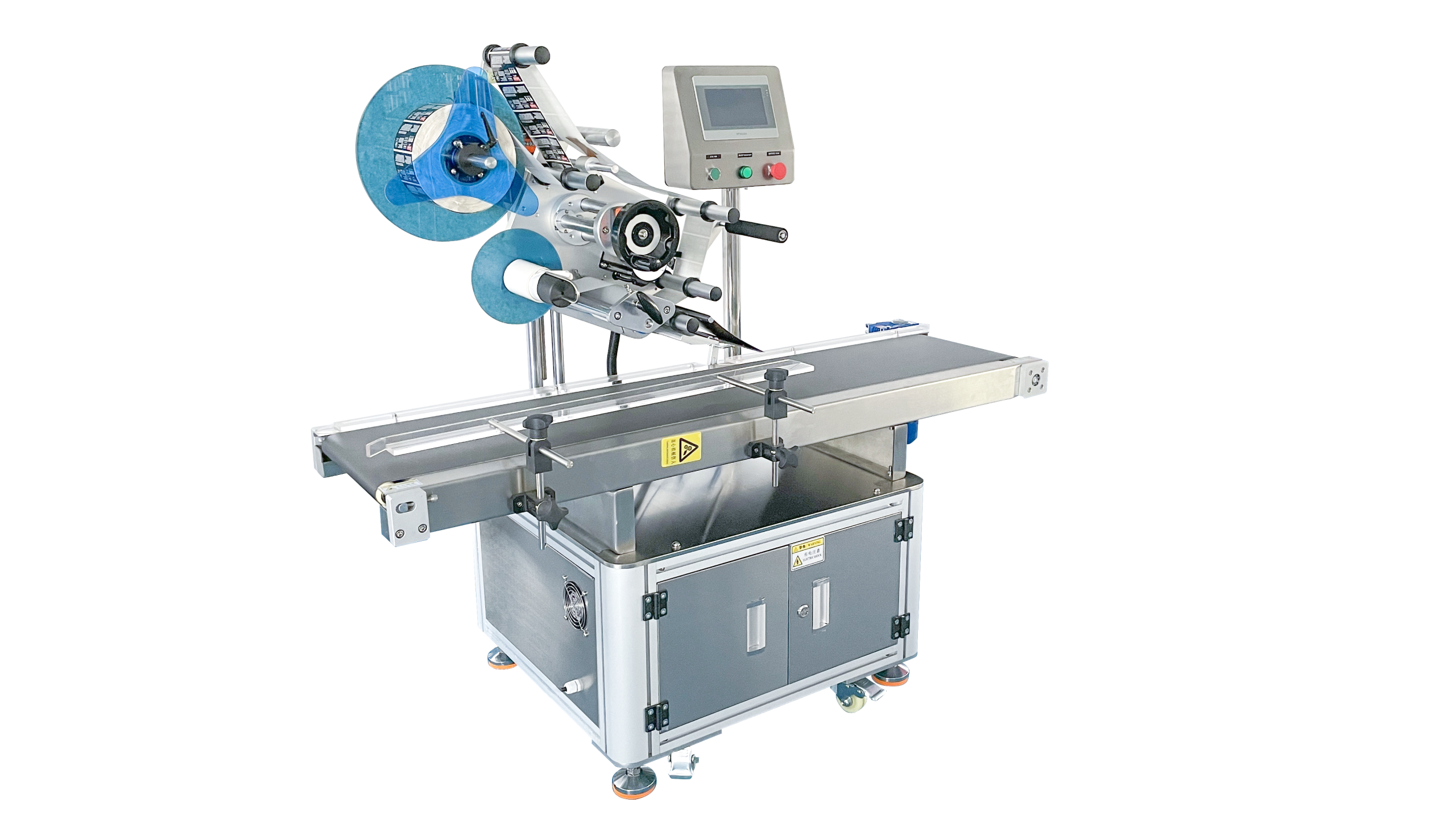

Étiqueteuse automatique A175LB

La A175LB est une étiqueteuse automatique pour surfaces planes. Le produit est posé sur le convoyeur, la machine l’amène sous la tête, le détecte, décolle l’étiquette du support et l’applique, et l’opérateur ne fait qu’alimenter et retirer les produits.

Elle étiquette 40 à 120 pièces par minute, soit une étiquette toutes les demi-secondes à la vitesse maximale, et positionne l’étiquette à ±1 mm près.

Les étiquettes peuvent mesurer 6 à 250 mm de long et 20 à 175 mm de large, et les produits 40 à 250 mm de long, 40 à 200 mm de large et 0,2 à 100 mm de haut, d’une carte plate à une boîte remplie.

Le convoyeur et la tête sont entraînés par un moteur pas à pas sous contrôle PLC, ce qui garantit la même distance à chaque cycle. La machine consomme 400 W sur une prise 110 V ou 220 V et mesure 1500 × 650 × 1400 mm au sol.

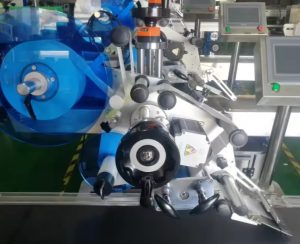

Étiqueteuse automatique A175LB en production

La A175LB est utilisée dans les environnements de fabrication, emballage, logistique et distribution où des produits plats nécessitent un étiquetage précis et régulier. Elle convient pour cartons, plateaux, étuis et pièces industrielles plates dans la plage de dimensions spécifiée. Applications typiques : emballage alimentaire, pharmaceutique, biens de consommation et électronique, ainsi que l’étiquetage inventaire et traçabilité dans les plateformes logistiques.

La machine est conçue pour s’intégrer dans des lignes de production en ligne avec un flux de produits de gauche à droite. Elle peut être placée entre des convoyeurs amont et aval, et prend en charge les flux en lot ou en continu. Son faible encombrement permet l’intégration là où l’espace au sol est limité.

Les opérateurs chargent les produits sur le convoyeur et les retirent après étiquetage. Le système exige une orientation et un alignement stables des produits pour un résultat optimal. Des guides réglables et des mécanismes de positionnement de la tête garantissent précision et répétabilité pour différents articles. L’opérateur surveille le stock d’étiquettes, contrôle la tension et vérifie le positionnement pendant la production.

Caractéristiques techniques

Étiqueteuse A175LB en vidéo

▶

Ce que change une étiqueteuse automatique

• Une personne au lieu de trois. 40 à 120 pièces par minute, c’est plus qu’une personne ne peut étiqueter à la main, et la machine ne ralentit pas en fin de poste.
• Chaque étiquette au même endroit. ±1 mm, car le produit est détecté par une cellule photoélectrique et l’étiquette est entraînée par un moteur pas à pas, pas à la main.
• Étiquettes jusqu’à 175 mm de large. Une étiquette large avec la déclaration, le code-barres et l’adresse est posée en un seul passage.
• D’une carte à une boîte. Des produits de 0,2 à 100 mm de hauteur passent sur la même machine ; la tête se règle en hauteur et en profondeur.
• Elle applique l’étiquette par roulage. Après la pose, un mécanisme de lissage roule l’étiquette pour éviter les bulles et les coins décollés.
• Une prise ordinaire. 400 W sous 110 V ou 220 V. Pas d’air comprimé et pas de triphasé.

Équipement

• Étiqueteuse automatique à plat, modèle AFLB175
• Vitesse d’étiquetage 40–120 pcs/min
• Précision d’étiquetage ±1 mm
• Étiquettes de 6 à 250 mm de long, 20 à 175 mm de large
• Dimensions du produit 40–250 × 40–200 × 0,2–100 mm
• Moteur pas à pas commandé par PLC
• Sens de passage de gauche à droite
• Tête d’étiquetage réglable en hauteur et en profondeur
• Rouleau d’application pour aplatir l’étiquette
• Alimentation 110 V ou 220 V, 50–60 Hz, 400 W
• Machine 1500 × 650 × 1400 mm, 260 kg
• Garantie 12 mois

Comment une étiquette est appliquée

1. Placez le rouleau d’étiquettes sur l’alimentation, faites passer le support sur la plaque de décollement jusqu’à l’enrouleur et réglez le frein pour que la bande reste tendue.
2. Réglez la hauteur et la position avant-arrière de la tête selon votre produit, puis réglez la position de l’étiquette sur le panneau.
3. Disposez les produits sur le convoyeur le long des guides, les uns après les autres.
4. La cellule photoélectrique détecte le produit, le moteur de traction distribue l’étiquette et la plaque de décollement la pose sur le produit.
5. Le rouleau d’application plaque l’étiquette et le produit sort de la machine étiqueté.

Réglages et entretien

• Position de l’étiquette. Le délai entre la cellule photoélectrique et la tête détermine où l’étiquette se pose. Modifiez-le par petits pas et vérifiez sur un produit réel.
• Tension de la bande. Le frein et les rouleaux maintiennent le support tendu. Une bande lâche fait que l’étiquette se pose de travers.
• Hauteur de la tête. Réglez-la à la hauteur du produit pour que l’étiquette soit bien posée à plat, et non traînée sur la surface.
• Guides produits. Le produit doit avancer parallèlement à la bande d’étiquettes. S’ils ne sont pas parallèles, l’étiquette sera toujours posée de travers.
• Nettoyage. Retirez les chutes de papier, nettoyez les rouleaux et le coffret électrique avec de l’alcool ou un nettoyant neutre, et dépoussiérez la lentille du capteur avec une brosse douce. N’utilisez jamais de nettoyant acide ni rien qui raye.
• Contrôles réguliers. Remplacez le fusible lorsqu’il vieillit et pulvérisez de l’huile antirouille sur les parties en acier. La machine doit être à température ambiante, sans humidité ni vapeurs.

Avant de commander

Le prix est affiché sur cette page. Une étiqueteuse s’achète selon le produit et l’étiquette, donc vérifiez ces points avant de commander :

• Dimensions du produit. 40–250 mm de long, 40–200 mm de large et 0,2–100 mm de haut, avec une face supérieure plate.
• Dimensions de l’étiquette. 6–250 mm de long et 20–175 mm de large, sur un rouleau avec support.
• Rendement. 40 à 120 pièces par minute, soit 2400 à 7200 par heure. Prévoyez une marge pour le changement des rouleaux.
• Encombrement. 1500 × 650 × 1400 mm et 260 kg au sol, plus de la place pour l’alimentation et la récupération.
• Une machine plus petite. Pour une table et une ligne plus lente, la T160LB étiquette 30 à 80 pièces par minute, mesure 800 mm de haut et se pose sur un établi.
• Livraison. La machine est expédiée en caisse, 2,37 m³ et 280 kg brut.
